Методика проведения измерений и описание экспериментальной установки.

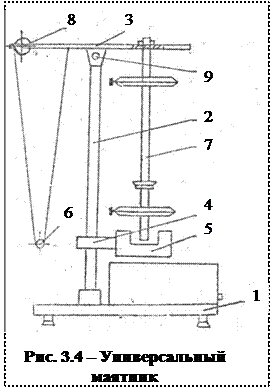

Общий вид универсального маятника представлен на рисунке 3.4.

На основании 1 закреплена колонка 2, на которой зафиксирован верхний кронштейн 3 и нижний кронштейн 4 с фотоэлектрическим датчиком 5.

После отвинчивания воротка 9 верхний кронштейн можно поворачивать вокруг колонки.

С одной стороны кронштейна 3 находится математический маятник 6, с другой на вмонтированных вкладышах – оборотный маятник 7.

Длину математического маятника можно регулировать при помощи воротка 8, а ее величину можно определить при помощи шкалы на колонке 2.

Оборотный маятник выполнен в виде стального стержня, на котором фиксированы два повернутые друг к другу лезвиями ножа и два подвижных груза.

Нижний кронштейн вместе с фотоэлектрическим датчиком можно перемещать вдоль колонки и фиксировать в произвольно выбранном положении.
