Основы металлургического производства. Современное металлургическое производство и его продукция 7 страница

Неравномерность деформации. Чем больше неравномерность деформации, тем ниже пластичность. Неравномерность деформации вызывает появление дополнительных напряжений. Растягивающие напряжения всегда снижают пластичность и способствуют хрупкому разрушению. Кроме того, неравномерность напряженного состояния понижает механическую прочность материала, так как напряжения от внешней нагрузки суммируется с остаточными растягивающими напряжениями, то разрушение наступает при меньшей нагрузке.

Скорость деформации. С повышением скорости деформации в условиях горячей деформации пластичность снижается. Имеющаяся неравномерность деформации вызывает дополнительные напряжения, которые снимаются только в том случае, если скорость разупрочняющих процессов не меньше скорости деформации.

Влияние температуры. Качественная зависимость пластичности от температуры представлена на рис.9.2.

Рис. 9.2. Влияние температуры на пластичность сталей

Влияние температуры неоднозначно. Малоуглеродистые и среднеуглеродистые стали, с повышением температуры, становятся более пластичными (1). Высоколегированные стали имеют большую пластичность в холодном состоянии (2). Для шарикоподшипниковых сталей пластичность практически не зависит от температуры (3) . Отдельные сплавы могут иметь интервал повышенной пластичности (4). Техническое железо в интервале 800…1000 0С характеризуется понижением пластических свойств (5). При температурах, близких к температуре плавления пластичность резко снижается из-за возможного перегрева и пережога.



Технологические испытания



Для оценки способности материала воспринимать определенную деформацию в условиях, максимально приближенных к производственным, служат технологические испытания. Такие оценки носят качественный характер. Они необходимы для определения пригодности материала для изготовления изделий по технологии, предусматривающей значительную и сложную пластическую деформацию.

Для определения способности листового материала толщиной до 2 мм выдерживать операции холодной штамповки (вытяжки) применяют метод испытания на вытяжку сферической лунки с помощью специальных пуансонов, имеющих сферическую поверхность (ГОСТ 10510). Схема испытания приведена на рис. 9.3.

Рис. 9.3. Схема испытания на вытяжку сферической лунки по Эриксену



В процессе испытания фиксируется усилие вытяжки. Конструкция прибора предусматривает автоматическое прекращение процесса вытяжки в тот момент, когда усилие начинает уменьшаться (в материале появляются первые трещины). Мерой способности материала к вытяжке служит глубина вытянутой лунки.

Лист или ленту толщиной менее 4 мм испытывают на перегиб (ГОСТ 13813). Испытание проводят с помощью приспособления, изображенного на рис. 9.4.

Рис. 9.4. Схема испытания на перегиб

1 – рычаг; 2 – сменный поводок; 3 – образец; 4 – валики; 5 – губки; 6 - тиски



Образец изгибают вначале влево или вправо на 900, а затем каждый раз на 1800 в противоположную сторону. Критерием окончания испытания является разрушение образца или достижение заданного числа перегибов без разрушения.

Проволоку из цветных и черных металлов испытывают на скручивание (ГОСТ 1545) с определением числа полных оборотов до разрушения образцов, длина которых обычно составляет ( – диаметр проволоки). Применяют также испытание на перегиб (ГОСТ 1579) по схеме, аналогичной испытанию листового материала. Проводят пробу на навивание (ГОСТ 10447). Проволоку навивают плотно прилегающими витками на цилиндрический стержень определенного диаметра (рис. 9.5).

Рис.9.5. Проба на навивание проволоки



Число витков должно быть в пределах 5…10. Признаком того, что образец выдержал испытание, является отсутствие после навивания расслоения, отслаивания, трещин или надрывов как в основном материале образца, так и в его покрытии.

Для труб с внешним диаметром не более 114 мм применяют пробу на загиб (ГОСТ 3728). Испытание заключается в плавном загибе отрезка трубы любым способом на угол 900 (рис. 9.6. а) так, чтобы его наружный диаметр ни в одном месте не стал меньше 85 % от начального. ГОСТ устанавливает величину радиуса загиба R в зависимости от диаметра трубы D и толщины стенки S. Образец считается выдержавшим испытание, если на нем после загиба не обнаружено нарушений сплошности металла. Образцы сварных труб должны выдерживать испытания при любом положении шва.

Испытание на бортование (ГОСТ 8693) применяют для определения способности материала труб образовывать фланец заданного диаметра (рис. 9.6.б). Признаком того, что образец выдержал испытание, служит отсутствие после отбортовки трещин или надрывов. Допускается отбортовка с предварительной раздачей на оправке.

Испытание на раздачу (ГОСТ 8694) выявляет способность материала трубы выдерживать деформацию при раздаче на конус до определенного диаметра с заданным углом конусности (рис. 9.6.в). Если после раздачи образец не имеет трещин или надрывов, то он считается выдержавшим испытание.

Для труб предусмотрены испытание на сплющивание до определенного размера (рис. 9.6.г), причем для сварных труб ГОСТ 8685 предусматривает положение шва (рис.9.6.д), испытание гидравлическим давлением.

Для испытания проволоки или прутков круглого и квадратного сечения, предназначенных для изготовления болтов, гаек и других крепежных деталей методом высадки, используют пробу на осадку (ГОСТ 8817). Стандарт рекомендует определенную степень деформации. Критерием годности является отсутствие трещин, надрывов, расслоений на боковой поверхности образца.



Рис. 9.6. Схемы испытаний труб:

а – на загиб; б – на бортование; в – на раздачу; г, д – на сплющивание



Для прутковых материалов широко применяется проба на изгиб: загиб до определенного угла (рис. 9.7.а), загиб до параллельности сторон (рис.9.7.б), загиб до соприкосновения сторон (рис. 9.7.в).

Рис. 9.7. Схемы испытаний на изгиб:

а – загиб до определенного угла; б – загиб до параллельности сторон; в – до соприкосновения сторон



ЛЕКЦИЯ 10



Прокат и его производство



Прокатка – это способ обработки пластическим деформированием – наиболее распростран¨нный. Прокатке подвергают до 90 % всей выплавляемой стали и большую часть цветных металлов. Способ зародился в XVIII веке и, претерпев значительное развитие, достиг высокого совершенства.

Сущность процесса: заготовка обжимается (сдавливается), проходя в зазор между вращающимися валками, при этом, она уменьшается в сво¨м поперечном сечении и увеличивается в длину. Форма поперечного сечения называется профилем.

Процесс прокатки обеспечивается силами трения между вращающимся инструментом и заготовкой, благодаря которым заготовка перемещается в зазоре между валками, одновременно деформируясь. В момент захвата металла со стороны каждого валка действуют на металл две силы: нормальная сила и касательная сила трения (рис. 10.1).





Рис. 10.1. Схема сил, действующих при прокатке



Угол – угол захвата, дуга, по которой валок соприкасается с прокатываемым металлом – дуга захвата, а объ¨м металла между дугами захвата – очаг деформации.

Возможность осуществления прокатки определяется условием захвата металла валками или соотношением ,

где: – втягивающая сила - проекция силы трения на горизонтальную ось; – выталкивающая сила – проекция нормальной реакции валков на горизонтальную ось.

При этом условии результирующая сила будет направлена в сторону движения металла.

Условие захвата металла можно выразить:

Выразив силу трения через нормальную силу и коэффициент трения : , и, подставив это выражение в условие захвата, получим:

или .

Таким образом, для захвата металла валками необходимо, чтобы коэффициент трения между валками и заготовкой был больше тангенса угла захвата.

Коэффициент трения можно увеличить применением насечки на валках.

При прокатке стали = 20…25 0, при горячей прокатке листов и полос из цветных металлов – = 12…15 0, при холодной прокатке листов – = 2…10 0.

Степень деформации характеризуется показателями:

– абсолютное обжатие: ( – начальная и конечная высоты заготовки);

относительное обжатие:

Площадь поперечного сечения заготовки всегда уменьшается. Поэтому для определения деформации (особенно когда обжатие по сечению различно) используют показатель, называемый вытяжкой (коэффициентом вытяжки).

где: – первоначальные длина и площадь поперечного сечения, – те же величины после прокатки.

Вытяжка обычно составляет 1,1…1,6 за проход, но может быть и больше.



Способы прокатки



Когда требуется высокая прочность и пластичность, применяют заготовки из сортового или специального проката. В процессе прокатки литые заготовки подвергают многократному обжатию в валках прокатных станов, в результате чего повышается плотность материала за сч¨т залечивания литейных дефектов, пористости, микротрещин. Это прида¨т заготовкам из проката высокую прочность и герметичность при небольшой их толщине.

Существуют три основных способа прокатки, имеющих определенное отличие по характеру выполнения деформации: продольная, поперечная, поперечно – винтовая (рис.10.2).

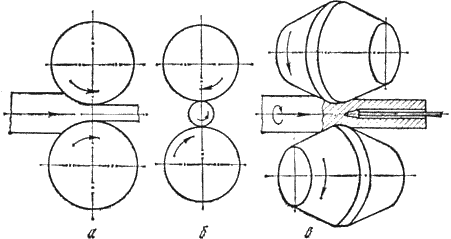

Рис. 10.2. Схемы основных видов прокатки:

а – продольная; б – поперечная; в – поперечно – винтовая



При продольной прокатке деформация осуществляется между вращающимися в разные стороны валками (рис.10.2 а). Заготовка втягивается в зазор между валками за сч¨т сил трения. Этим способом изготавливается около 90 % проката: весь листовой и профильный прокат.

Поперечная прокатка (рис. 10.2.б). Оси прокатных валков и обрабатываемого тела параллельны или пересекаются под небольшим углом. Оба валка вращаются в одном направлении, а заготовка круглого сечения – в противоположном.

В процессе поперечной прокатки обрабатываемое тело удерживается в валках с помощью специального приспособления. Обжатие заготовки по диаметру и придание ей требуемой формы сечения обеспечивается профилировкой валков и изменением расстояния между ними. Данным способом производят специальные периодические профили, изделия представляющие тела вращения – шары, оси, шестерни.

Поперечно – винтовая прокатка (рис. 10.2.в). Валки, вращающиеся в одну сторону, установлены под углом друг другу. Прокатываемый металл получает ещ¨ и поступательное движение. В результате сложения этих движений каждая точка заготовки движется по винтовой линии. Применяется для получения пустотелых трубных заготовок.



В качестве инструмента для прокатки применяют валки прокатные, конструкция которых представлена на рис. 10.3. В зависимости от прокатываемого профиля валки могут быть гладкими (рис.10.3.а), применяемыми для прокатки листов, лент и т.п. и калиброванными (ручьевыми) (рис. 10.3.б) для получения сортового проката.

Ручей – профиль на боковой поверхности валка. Промежутки между ручьями называются буртами. Совокупность двух ручь¨в образует полость, называемую калибром, каждая пара валков образует несколько калибров. Система последовательно расположенных калибров, обеспечивающая получение требуемого профиля заданных размеров называется калибровкой.

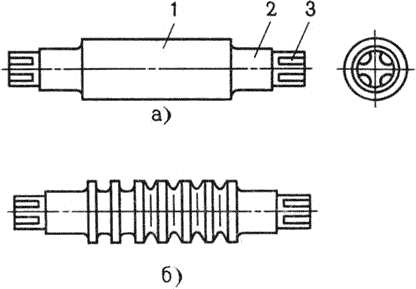

Рис. 10.3. Прокатные валки: а – гладкий ; б – калиброванный



Валки состоят из рабочей части – бочки 1, шеек 2 и трефы 3.

Шейки валков вращаются в подшипниках, которые, у одного из валков, могут перемещаться специальным нажимным механизмом для изменения расстояния между валками и регулирования взаимного расположения осей.

Трефа предназначена для соединения валка с муфтой или шпинделем.

Используются роликовые подшипники с низким коэффициентом трения, = 0,003…0,005, что обеспечивает большой срок службы.



Технологический процесс прокатки



Исходным продуктом для прокатки могут служить квадратные, прямоугольные или многогранные слитки, прессованные плиты или кованые заготовки.

Процесс прокатки осуществляется как в холодном, так и горячем состоянии. Начинается в горячем состоянии и проводится до определ¨нной толщины заготовки. Тонкостенные изделия в окончательной форме получают, как правило, в холодном виде (с уменьшением сечения увеличивается теплоотдача, поэтому горячая обработка затруднена).



Основными технологическими операциями прокатного производства являются подготовка исходного металла, нагрев, прокатка и отделка проката.

Подготовка исходных металлов включает удаление различных поверхностных дефектов (трещин, царапин, закатов), что увеличивает выход готового проката.

Нагрев слитков и заготовок обеспечивает высокую пластичность, высокое качество готового проката и получение требуемой структуры. Необходимо строгое соблюдение режимов нагрева.

Основное требование при нагреве: равномерный прогрев слитка или заготовки по сечению и длине до соответствующей температуры за минимальное время с наименьшей потерей металла в окалину и экономным расходом топлива.

Температуры начала и конца горячей деформации определяются в зависимости от температур плавления и рекристаллизации. Прокатка большинства марок углеродистой стали начинается при температуре 1200…1150 0С, а заканчивается при температуре 950…9000С.

Существенное значение имеет режим охлаждения. Быстрое и неравномерное охлаждение приводит к образованию трещин и короблению.

При прокатке контролируется температура начала и конца процесса, режим обжатия, настройка валков в результате наблюдения за размерами и формой проката. Для контроля состояния поверхности проката регулярно отбирают пробы.

Отделка проката включает резку на мерные длины, правку, удаление поверхностных дефектов и т.п. Готовый прокат подвергают конечному контролю.



Процесс прокатки осуществляют на специальных прокатных станах.

Прокатный стан – комплекс машин для деформирования металла во вращающихся валках и выполнения вспомогательных операций (транспортирование, нагрев, термическая обработка, контроль и т.д.).

Оборудование для деформирования металла называется основным и располагается на главной линии прокатного стана (линии рабочих клетей).

Главная линия прокатного стана состоит из рабочей клети и линии привода, включающей двигатель, редуктор, шестеренную клеть, муфты, шпиндели. Схема главной линии прокатного стана представлена на рис. 10.4.

Рис.10.4. Схема главной линии прокатного стана

1 – прокатные валки; 2 – плита; 3 – трефовый шпиндель; 4 – универсальный шпиндель;

5 – рабочая клеть; 6 – шестеренная клеть; 7 – муфта; 8 – редуктор; 9 – двигатель



Прокатные валки 1 установлены в рабочей клети 5, которая воспринимает давление прокатки. Определяющей характеристикой рабочей клети являются размеры прокатных валков: диаметр (для сортового проката) или длина (для листового проката) бочки. В зависимости от числа и расположения валков в рабочей клети различают прокатные станы: двухвалковые (дуо-стан), трехвалковые (трио-стан), четырехвалковые (кварто-стан) и универсальные (рис.10.5).

В двухвалковых клетях (рис.10.5.а) осуществляется только по одному пропуску металла в одном направлении. Металл в трехвалковых клетях (рис. 10.5.б) движется в одну сторону между нижним и верхним, а в обратную – между средним и верхним валками.

В четырехвалковых клетях (рис. 10.5.в) устанавливаются опорные валки, которые позволяют применять рабочие валки малого диаметра, благодаря чему увеличивается вытяжка и снижаются деформирующие усилия.

Универсальные клети (рис.10.5.г) имеют неприводные вертикальные валки, которые находятся между опорами подшипников горизонтальных валков и в одной плоскости с ними.

Шестеренная клеть 6 предназначена для распределения крутящего момента двигателя между валками. Это одноступенчатый редуктор, передаточное отношение которого равно единице, а роль шестерен выполняют шестеренные валки.

Шпиндели предназначены для передачи крутящего момента от шестеренной клети прокатным валкам при отклонении от соосности до 10…12 0. При незначительном перемещении в вертикальной плоскости применяют шпиндели трефового типа 3 в комплекте с трефовой муфтой. Внутренние очертания трефовых муфт отвечают форме сечения хвостовика валка или шпинделя. Муфтой предусмотрен зазор 5…8 мм, что допускает возможность работы с перекосом 1…2 0. При значительных перемещениях валков в вертикальной плоскости ось шпинделя может составлять значительный угол с горизонтальной плоскостью, в этом случае применяют шарнирные или универсальные шпиндели 4, которые могут передавать крутящий момент прокатным валкам при перекосе шпинделя до 10…12 0.



Рис. 10.5. Рабочие клети прокатных станов



В качестве двигателя прокатного стана 9 применяют двигатели постоянного и переменного тока, тип и мощность зависят от производительности стана.

Редуктор 8 используется для изменения чисел оборотов при передаче движения от двигателя к валкам. Зубчатые колеса – обычно шевронные с наклоном спирали 30 0.

По назначению прокатные станы подразделяют на станы для производства полупродукта и станы для выпуска готового проката.



Нагрев металла осуществляют в пламенных и электрических печах. По распределению температуры печи могут быть камерные и методические. В камерных печах периодического нагрева температура одинакова по всему рабочему пространству. В методических печах температура рабочего пространства постоянно повышается от места загрузки заготовок до места их выгрузки. Металл нагревается постепенно, методически. Печи характеризуются высокой производительностью. Применяются в прокатных и кузнечно-штамповочных цехах для нагрева слитков из цветных металлов. Крупные слитки перед прокаткой нагревают в нагревательных колодцах – разновидности камерных, пламенных печей.



В качестве транспортных устройств в прокатном производстве используют:

· слитковозы и различного вида тележки для подачи слитков и заготовок от нагревательных устройств к стану;

· рольганги – основное транспортное средство прокатных цехов (транспортеры с последовательно установленными вращающимися роликами обеспечивают продольное перемещение металла; при косом расположении роликов возникает возможность поперечного движения полосы);

· манипуляторы, предназначенные для правильной задачи полосы в калибр;

· кантователи, предназначенные для поворота заготовки вокруг горизонтальной оси.



Правка проката

Изделия, полученные прокаткой, часто требуют правки. Иногда правку выполняют в горячем состоянии, например, при производстве толстых листов. Но обычно в холодном состоянии, так как последующее охлаждение после горячей правки может вызвать дополнительное изменение формы.

Процесс правки заключается в однократном или многократном пластическом изгибе искривленных участков полосы, каждый раз в обратном направлении.

Правку можно выполнять и растяжением полосы, если напряжения растяжения будут превышать предел текучести материала.

Роликоправильные машины с параллельно расположенными роликами предназначены для правки листа и сортового проката (рис. 10.6)

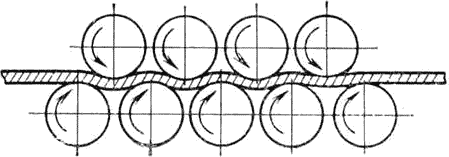

Рис.10.6. Схема правки проката на роликоправильных машинах с параллельно расположенными роликами



Процесс правки заключается в прохождении полосы между двумя рядами последовательно расположенных роликов, установленных в шахматном порядке таким образом, что при движении полосы, ее искривление устраняется. Диаметр роликов – 25…370 мм, шаг – 30…400 мм, количество роликов: для тонких листов – 19…29, для толстых – 7…9.

Правильные машины с косо расположенными гиперболоидальными роликами предназначены для правки труб и круглых прутков (рис.10.7).

Рис. 10.7. Схема правки проката на машинах с косо расположенными гиперболоидальными роликами



Ролики выполняют в виде однополостного гиперболоида и располагают под некоторым углом друг к другу. Выправляемый металл, кроме поступательного движения, совершает вращательное, что вызывает многократные перегибы полосы роликами и обеспечивает осесимметричную правку.

Растяжные правильные машины используют для правки тонких листов (менее 0,3 мм), трудно поддающихся правке на роликоправильных машинах.



Разрезка и заготовительная обработка проката

Производится на заготовительных участках механических цехов различными способами, отличающимися производительностью, точностью заготовки, стойкостью инструмента и др.

Разрезка пилами применяется для относительно крупных заготовок, в основном из цветных металлов. Заготовка характеризуется высокой точностью по длине, хорошим качеством среза, перпендикулярностью торца к оси. Основными недостатками являются низкая производительность и значительные потери металла на рез.

Применяются пилы зубчатые и гладкие (трения).

Разрезка на эксцентриковых пресс-ножницах применяется для стального проката круглого или квадратного сечения до 300 мм. Является наиболее производительным и дешевым процессом разделки проката на заготовки. Основными недостатками являются косой рез и смятие концов заготовки.

Заготовки из высокоуглеродистых и легированных сталей целесообразно подогреть до 450…650 0С.

Применяют ножи с плоской режущей кромкой и с ручьями.

Разрезка на токарных полуавтоматах отрезными резцами.

Электроискровая и анодно-механическая резка обеспечивает максимальную точность размеров. Применяется для особо прочных металлов.

Разрезка на прессах-хладоломах применяется для заготовок крупного сечения. На заготовке предварительно делается надрез пилой или газовым резаком.

Газопламенная разрезка смесью ацитилена и кислорода.

Плазменно-дуговая разрезка применяется для высоколегированных тугоплавких сталей и сплавов. Вдоль электрической дуги по каналу плазмотрона пропускается газ (аргон), который сжимает дугу и выходит из сопла в виде плазмы с температурой 10000…30000 0 С.



ЛЕКЦИЯ 11



Продукция прокатного производства. Прессование. Волочение



Продукция прокатного производства



Форма поперечного сечения называется профилем проката. Совокупность профилей различной формы и размеров - сортамент.

В зависимости от профиля прокат делится на четыре основные группы: листовой, сортовой, трубный и специальный. В зависимости от того нагретая или холодная заготовка поступает в прокатные валки – горячий и холодный.

Листовой прокат из стали и цветных металлов подразделяется на толстолистовой (4…60 мм), тонколистовой (0,2…4мм) и жесть (менее 0,2 мм). Толстолистовой прокат получают в горячем состоянии, другие виды листового проката – в холодном состоянии.

Прокатку листов и полос проводят в гладких валках.

Среди сортового проката различают:

  • заготовки круглого, квадратного и прямоугольного сечения для ковки и прокатки;
  • простые сортовые профили (круг, квадрат, шестигранник, полоса, лента);
  • фасонные сортовые профили:
    • профили общего назначения (уголок, швеллер, тавр, двутавр);
    • профили отраслевого назначения (железнодорожные рельсы, автомобильный обод);
    • профили специального назначения (профиль для рессор, напильников).

Трубный прокат получают на специальных трубопрокатных станах. Различают бесшовные горячекатаные трубы диаметром 25…550 мм и сварные диаметром 5…2500 мм.

Трубы являются продуктом вторичного передела круглой и плоской заготовки.

Общая схема процесса производства бесшовных труб предусматривает две операции: 1– получение толстостенной гильзы (прошивка); 2 – получение из гильзы готовой трубы (раскатка).

Первая операция выполняется на специальных прошивочных станах в результате поперечно-винтовой прокатки. Вторую операцию выполняют на трубопрокатных раскатных станах различных конструкций: пилигримовых, автоматических и др.

Схема прокатка труб на пилигримовом стане представлена на рис. 11.1.



Рис.11.1. Схема прокатки труб на пилигримовом стане



В толстостенную гильзу 1 вводят оправку (дорн) 2 подающего механизма, длина которой больше длины гильзы. Гильза перемещается к валкам 3, калибр которых разделяется на две части: рабочую и холостую. Рабочая часть валка имеет рабочий и калибрующий участки. Процесс работы заключается в периодической подаче на определенную длину гильзы вместе с оправкой в зазор между валками в момент совпадения холостой части обоих валков (рис.11.1.а). Затем выполняется процесс прокатки, и гильза перемещается в направлении вращения валков, т.е. обратном ходу прокатываемой трубы (рис. 11.1.б). При этом рабочий участок обжимает гильзу по диаметру и толщине стенки, а калибрующий участок обеспечивает выравнивание диаметра и толщины стенки. После выхода из рабочей части оправка с гильзой продвигаются вперед, поворачиваясь на 900 вокруг продольной оси. По окончании прокатки валки разводят, и подающий механизм обратным ходом вытягивает оправку из трубы.
