Структурная схема релейной защиты

Требования к РЗ от ненормальных режимов.

Эти РЗ также должны обладать селективностью, чувствительностью и надежностью. Быстроты действия от них, как правило, не требуется. Отключение оборудования при ненормальном режиме должно производиться только тогда, когда создается опасность его повреждения. Если устранение ненормальных режимов может произвести дежурный персонал с соблюдением t_ДОП, РЗ от ненормальных режимов может выполняться с действием только на сигнал.

Обозначение реле и их частей

В табл. 2.1 приведены примеры обозначений реле и их частей.

Первоначально реле выполнялись электромеханическими. В даль­нейшем все большее применение получают статические реле (преиму­щественно полупроводниковые). В настоящее время релейная защита начинает выполняться с использованием микропроцессорной техники; при этом основными элементами защиты являются уже не реле, а мик­ропроцессоры — управляемые интегральные микросхемы с программа­ми, закладываемыми в их запоминающее устройство. Защиты с микро­процессорной элементной базой могут быть названы микропроцессор­ными или программными. Однако при любой элементной базе научные основы' рассматриваемой области техники остаются неизменными, со-храняютси и многие основные принципы выполнения защит. Поэтому за данной областью техники целесообразно сохранить название тех­ника релейной защиты.

Структурная схема релейной защиты

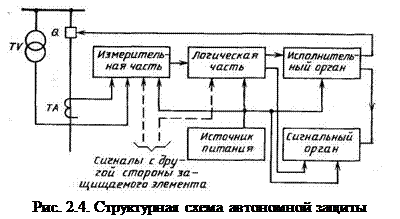

Способы выполнения защит весьма разнообразны. Однако все они обычно строятся на электрических принципах, выполняются в большинстве случаев автономными устройствами и имеют в общем случае две главные части (рис. 2.4) – измерительную н логическую. Измерительная часть, включающая измерительные органы, непре­рывно контролирует состояние защищаемого объекта и определяет условия срабатывания в соответствии со значениями входных воздей­ствующих величин. Логическая часть, включающая логические органы, формирует управляющие воздействия в зависимости от комбинации и последовательности поступления на нее сигналов от измерительной части. Обычно логическая часть действует на выключатели не непосредственно, а через исполнительный орган. Измерительная часть, как правило, получает информацию о токах и напряжениях в месте вклю­чения защиты через . первичные измерительные преобразователи – трансформаторы тока и напряжения (ТА и TV).

Для продольных защит их измерительные или логические части получают информацию также с другой стороны защищаемого элемен­та, с другой электроустановки по вспомогательным проводам или спе­циальным каналам связи. Для поперечных защит основные части за­щиты получают информацию от других элементов, присоединенных к общим шииам, по вспомогательным проводам в пределах общей для них электроустановки.

Дополнительно в защите предусматриваются сигнальные органы, дающие сигналы о срабатывании устройства защиты в целом, а в ряде случаев и отдельных его частей, а также иногда и специальные уст­ройства для их проверки. Учитывая изложенное, в защиту в более широком смысле включают также вторичные цепн ТА и TV, каналы связи, а также цепи оперативного тока (питания и отключения), и другие вспомогательные устройства.

Бесперебойная работа электроэнергетических систем обеспечивает­ся применением как релейной защиты, так и ряда других устройств противоаварийной автоматики. Работа многих нз этих устройств свя­зана с работой релейной защиты; все они входят в кибернетическую систему управлений электроэнергетической системой прн нарушениях ее нормальных режимов работы.
