Контровка болтовых соединений

1.Неразъемных болтовых соединений осуществляется кернением.

2.Разъемных болтовых соединений:

- шплинтами под простую и корончатую гайку

- специальными шайбами (выбираются по ГОСТу)

3.Для резьбовых соединений, находящихся внутри цилиндров и труб, контровка шпильками с клеем, штифтами, валиками

4.Самоконтрящимися гайками

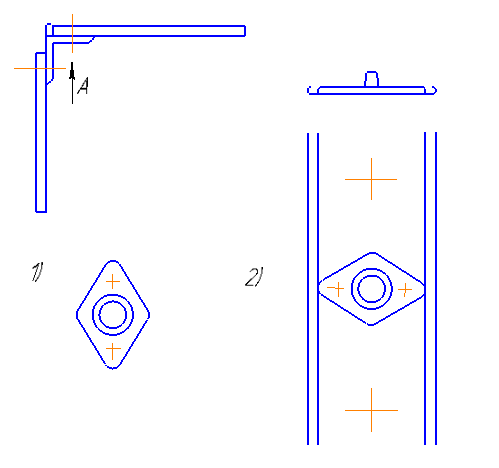

5.При одностороннем подходе применяются анкерные гайки, предварительно подклепанные или на предварительно подклепанных направляющих.

При оформлении чертежа болт, гайку, шайбу и шлинт проставляют совместно.

Соединения бывают:

Неподвижное неразъемное соединение.

Такое соединение можно разобрать, но для его восстановления нужно заменить и болт, и гайку.

Резьбы болта заканчивается под шайбой.

Неподвижное разъемное соединение

Под болт устанавливаются втулки под ухо или вилку.

В процессе сборки элементов конструкции панели устанавливаются нетолько на болтах, но и на винтах специально под анкерные гайки.

При оформлении чертежа болт, гайку, шайбу и шплинт представляют всегда совместно.

Подвижное, малоподвижное соединение

Подвижное болтовое соединение

Подшипник шарико-сферический или сферический с защитными шайбами и т.д., то предусматривается смазка.

Если внутреннее кольцо выступает, то втулка с буртиком.

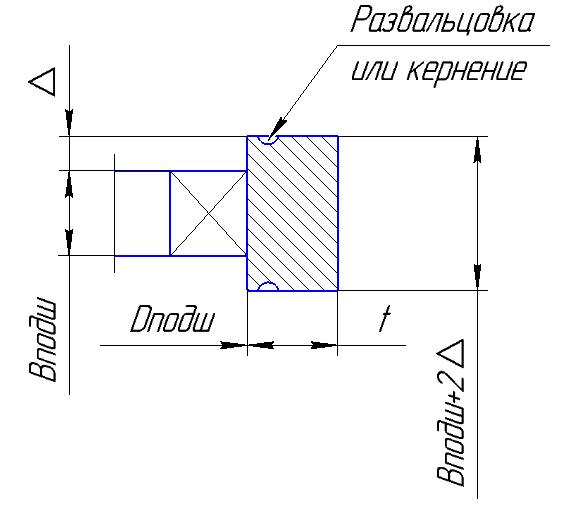

Выбор диаметра подшипника по рабочей нагрузке, а не по числу оборотов.

δ по нормали 2-4 мм, A не зависит от материала проушины;

ε = 3-4 мм – сталь, ε = 5-8 мм – дюраль. Зависит от способа заделки (кернение, обкатка).

A=δ=2…4 мм
