Примеры плоских механизмов

Кинематика плоских механизмов

Примеры плоских механизмов

1. Кривошипно-ползунный (шатунный) (croak rocker (mechanism)) (рис. 24).

2. Эпициклический (epicycle gear) (рис. 25).

3. Гипоциклический (hypocycloid gear) (рис. 26).

4. Планетарный механизм (motion less) gear) (рис. 27).

5. Дифференциальный механизм (drag – link – mech, – equalizer) (рис. 2.8).

Примеры плоских механизмов показаны на рис. 24–29: на рис. 24 – кривошипно-шатунный механизм; на рис. 25 – эпициклический механизм; на рис. 26 – гипоциклический механизм.

Рис. 24, а Рис. 24, б

Рис. 25 Рис. 26

Планетарный с внешним зацеплением представлен на рис. 27.

Рис. 27

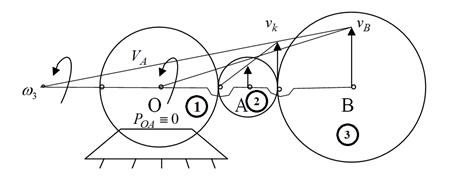

Планетарный механизм из трех одинаковых колес (пара вращений) показан на рис. 28.

Рис. 28

Дифференциальный механизм изображен на рис. 29.

Рис. 29
