Топология сети SDH

Существует базовый набор стандартных топологий сетей SDH. Ниже рассмотрены такие базовые топологии.

Топология "точка-точка"

Сегмент сети, связывающий два узла A и B, или топология "точка - точка", является наиболее простым примером базовой топологии SDH сети (рис. 10). Она может быть реализована с помощью терминальных мультиплексоров ТМ, как по схеме без резервирования канала приёма/передачи, так и по схеме со стопроцентным резервированием типа 1+1, использующей основной и резервный электрические или оптические агрегатные выходы (каналы приёма/передачи).

Рисунок 10-Топология "точка-точка", реализованная с использованием ТМ

Топология "последовательная линейная цепь"

Эта базовая топология используется тогда, когда интенсивность трафика в сети не так велика и существует необходимость ответвлений в ряде точек линии, где могут вводиться каналы доступа. Она может быть представлена либо в виде простой последовательной линейной цепи без резервирования, как на рисунке 11, либо более сложной цепью с резервированием типа 1+1, как на рисунке 12. Последний вариант топологии часто называют "упрощённым кольцом".

Рисунок 11-Топология "последовательная линейная цепь", реализованная на ТМ и TDM

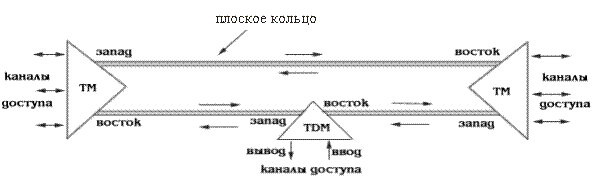

Рисунок 12-Топология "последовательная линейная цепь" типа "плоское кольцо" с защитой 1+1

Топология "звезда", реализующая функцию концентратора

В этой топологии один из удалённых узлов сети, связанный с центром коммутации или узлом сети SDH на центральном кольце, играет роль концентратора, или хаба, где часть трафика) может быть выведена на терминалы пользователя, тогда как оставшаяся его часть может быть распределена по другим удалённым узлам (рис. 13).

Рисунок 13-Топология "звезда" c мультиплексором в качестве концентратора

Топология "кольцо"

Эта топология (рис. 14) широко используется для построения SDH сетей первых двух уровней SDH иерархии (155 и 622 Мбит/с). Основное преимущество этой топологии - лёгкость организации защиты типа 1+1, благодаря наличию в синхронных мультиплексорах SMUX двух пар оптических каналов приёма/передачи: восток - запад, дающих возможность формирования двойного кольца со встречными потоками.

Рисунок 14 - Топология "кольцо" c защитой 1+1
