Радиально-кольцевая архитектура

Пример радиально-кольцевой архитектуры SDH сети приведён на рисунке 15. Эта сеть фактически построена на базе использования двух базовых топологий: "кольцо" и "последовательная линейная цепь".

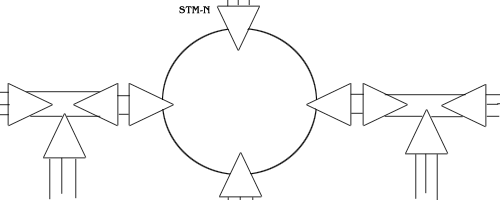

Рисунок 15-Радиально-кольцевая сеть SDH

Архитектура типа "кольцо-кольцо"

Другое часто используемое в архитектуре сетей SDH решение - соединение типа "кольцо-кольцо". Кольца в этом соединении могут быть либо одинакового, либо разного уровней иерархии SDH. На рисунке 16 показана схема соединения двух колец одного уровня - STM-4, а на рисунке 17 каскадная схема соединения трёх колец - STM-1, STM-4, STM-16.

Рисунок 16 - Два кольца одного уровня

Рисунок 17 - Каскадное соединение трёх колец
