Передвижные ленточные конвейеры
Применение: применяются на рассредоточенных объектах с малыми объемами работ.
Рис. 15. Передвижной ленточный конвейер.
а) общий вид; б) кинематическая схема; в) расположение ленты на роликоопорах; г)кинематическая схема электроприводного мотор-барабана; 1 – дышло; 2 – натяжной барабан; 3 – винтовое натяжное устройство; 4 – загрузочная воронка; 5 – выключатель; 6 – ручная лебедка; 7 – транспортирующая лента; 8 – несущая рама; 9 – полиспаст; 10 – верхние желобчатые роликоопоры; 11, 19 – кожухи; 12 – мотор-барабан; 13 – очистные скребки; 14 – нижние плоские роликоопоры; 15 – верхняя подвижная часть шасси; 16 – пневмоколеса; 17 – неподвижная опора шасси; 18 – пульт управления; 20 – цапфа; 21 – зубчатый обод; 22 – основание барабана; 23 – электродвигатель; 24 – кабельная втулка; 25 – зубчатая пара4 26 – промежуточный вал; 27 – выходная шестерня.

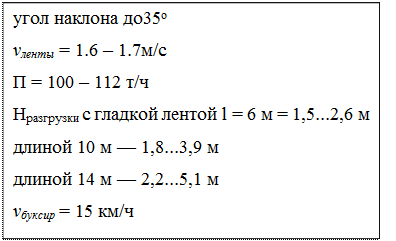

Параметры:
