Классификация САПР по классам.

Расшифровка аббревиатур, принятых для обозначения составных частей CALS-технологий.

Классификация САПР по классам.

Тяжелые(графические станции) Unigraphics, CATIA, Pro/Engineer

СредниеSolidWorks, Inventor, T-Flex, Sprut, КОМПАС.

Легкие AutoCAD, bCAD, сюда входят также специализированные САПР строительства и архитектурного проектирования Revit Architecture, AutoCAD Civil 3D, ArchiCAD, Allplan Архитектура и др.

3D-модель, созданная и визуализированная в программном

пакете CATIA

AutoCAD— CAD-система для двумерного черчения и трехмерного проектирования, разрабатываемая и поддерживаемая компанией Autodesk с 1982 г. Первая в мире САПР для персональных компьютеров. Разработчик ─ Autodesk — крупнейший в мире поставщик программного обеспечения для САПР и услуг для промышленного и гражданского строительства, машиностроения, геоинформатики, цифровых средств передачи информации и беспроводной связи. Компания основана в 1982г.,ее штаб-квартира находится в Калифорнии, США.

Форматы данных системы AutoCAD ─ DWG, DWF, DXF ─ стали промышленным стандартом, поддерживаемым всеми CAD-системами и векторными редакторами.

На основе платформы AutoCAD Autodesk предлагает так называемые вертикальные приложения, представляющие собой расширения базовой функциональности в одну из прикладных областей ─ AutoCAD Architectural, AutoCAD Civil 3D, AutoCAD Electrical, AutoCAD Map 3D, AutoCAD Mechanical.

SolidWorks — система автоматизированного проектирования, инженерного анализа и подготовки производства изделий любой сложности и назначения, она является ядром интегрированного комплекса автоматизации предприятия, с помощью которого осуществляется поддержка жизненного цикла изделия в соответствии с концепцией CALS-технологий, включая двунаправленный обмен данными с другими Windows-приложениями и создание интерактивной документации.

Форматы данных системы — SLDDRW (чертеж), SLDASM (модель сборки), SLDPRT (деталь).

Многообразие систем автоматизированного проектирования для промышленного и гражданского строительства можно условно классифицировать по назначению на следующие категории:

· изыскания, генплан, линейные сооружения,

· архитектура и строительство,

· инженерные системы зданий и сооружений,

· проектирование и расчет строительных конструкций,

· сметные расчеты и нормативы,

· электротехника,

· экология и безопасность.

Проектирование архитектурных форм, инженерных систем и сетей, железобетонных и металлических конструкций объектов промышленного и гражданского строительства уже не представить без применения современных программных инструментов.

AutoCAD Civil 3Dсчитается наиболее проработанным графическим пакетом для автоматизации выполнения следующих работ:

· геодезических изысканий,

· проектирования и анализа,

· подготовки проектной документации,

· управления данными и координации работы.

AutoCAD Civil 3D помогает оптимизировать работу над проектом благодаря таким возможностям, как геопространственный анализ для выбора подходящей стройплощадки, анализ ливневых стоков для обеспечения соблюдения экологических норм, составление сметы и динамический расчет объемов земляных работ для оптимизации расхода материалов, а также 3D-визуализация для понимания воздействия проекта на окружающую среду.

Программы САПР для строительства и архитектурного проектирования основаны на BIM-технологии. BIM (информационная модель здания) называется трёхмерная модель, связанная с информационной базой данных, в которой каждому элементу модели можно присвоить дополнительные атрибуты. Особенность информационного подхода заключается в том, что строительный объект проектируется фактически как единое целое. И изменение какого-либо одного из его параметров влечет за собой автоматическое изменение остальных, вплоть до чертежей, спецификаций и календарного графика.

Информационная поддержка на всех этапах жизненного цикла изделия, от идеи до утилизации, является современным подходом организации промышленного производства и строительства. В связи с этим при проектировании создается не просто графическая модель здания, а информационная модель, содержащая в своей структуре информацию, необходимую для реализации проекта. Наиболее яркими представителями САПР, предназначенных для создания информационной модели здания можно считать:

· ArchiCAD(Graphisoft)

· Revit Architecture (Autodesk, США),

· Allplan Архитектура (Nemetschek, Германия),

· КОМПАС (АСКОН, Россия).

При работе над моделью здания в Autodesk Revit Architecture автоматически создаются точные планы этажей, фасады, разрезы и 3D-виды, вычисляются площади, а также формируются ведомости и спецификации в соответствии с заданными параметрами. Автоматически создаются трехмерные виды, а имеется возможность вносить изменения в модель здания даже на поздних стадиях с полной уверенностью в том, что все виды, спецификации и другие составные части рабочей документации останутся полностью скоординированными.

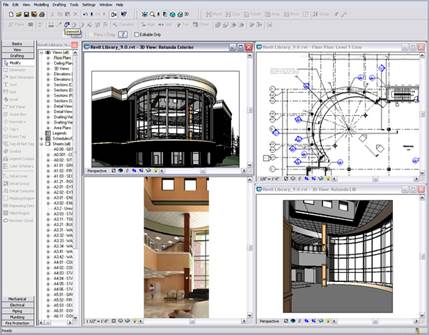

Интерфейс программы Architecture

КОМПАС-СПДС V12 - профессиональная специализированная система автоматизированного проектирования, созданная на основе популярной системы КОМПАС-График для комплексной автоматизации проектной деятельности и выпуска рабочей проектно-сметной документации, позволяющая повысить качество выпускаемой документации и при этом избежать значительных затрат. Инструменты системы КОМПАС-СПДС четко ориентированы на нормативы, регламентирующие оформление строительных чертежей.

Graphisoft ArchiCAD 14 — лучшая в своём классе система архитектурного проектирования и разработки документации по технологии BIM.

AutoCAD Architecture 2011 - специальная версия AutoCAD для архитекторов, позволяет значительно повысить скорость работы. Имеет специализированные функции для архитектурного проектирования и черчения.

ArCon Eleco +2007 Программа предназначена для профессионального дизайна, проектирования и трехмерной визуализации. Удачная альтернатива ArchiCAD. Имеет обширные библиотеки текстур, материалов и объектов для дизайнера и архитектора.

FloorPlan 3D - простое и надежное средство для перепланировки квартиры, дизайна дома, моделирования участка и реконструкции офиса, обладающее многими свойствами профессиональных приложений. Удобный в использовании инструментарий и высококачественная графика предоставляют широкие возможности для проектирования интерьеров в интерактивной трехмерной среде.

Использование: Дизайн помещений;

Дизайн коттеджей;

· Ландшафтный дизайн;

· Элементы участка (дорожки, заборы, ворота и ограждения);

· Многоэтажные проекты;

· Автоматическое вычисление площади;

· Точное указание размеров;

· Вставка мебели, электробытовой техники и сантехники;

· Вставка декоративных элементов и аксессуаров;

· Автоматическое создание лестниц, в том числе винтовых;

· Ломаные крыши, выступы, многоуровневые потолки;

· Ведомость материалов;
