Разветвленное соединение

Разветвленным соединением называется совокупность нескольких простых трубопроводов, имеющих одно общее сечение - место разветвления (или смыкания) труб.

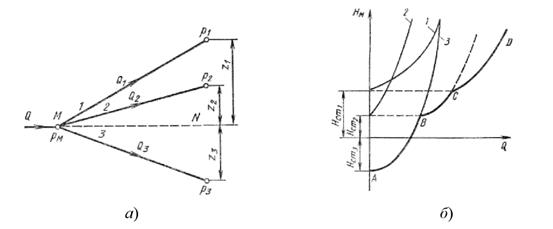

Рисунок 4.5─ Разветвленный трубопровод

Пусть основной трубопровод имеет разветвление в сечении М-М, от которого отходят, например, три трубы 1, 2 и 3 разных диаметров, содержащие различные местные сопротивления (рисунок 4.5, а). Геометрические высоты , и конечных сечений и давления и в них будут также различны.

Так же как и для параллельных трубопроводов, общий расход в основном трубопроводе будет равен сумме расходов в каждом трубопроводе:

(4.8)

Записав уравнение Бернулли для сечения М-Ми конечного сечения, например, первого трубопровода, получим (пренебрегая разностью скоростных высот)

Обозначив сумму первых двух членов через H_сти выражая третий член через расход, получаем

(4.9)

Аналогично для двух других трубопроводов можно записать

(4.10)

(4.11)

Таким образом, получаем систему четырех уравнений с четырьмя неизвестными: и .

Построение кривой потребного напора для разветвленного трубопровода выполняется сложением кривых потребных напоров для ветвей по правилу сложения характеристик параллельных трубопроводов (рис. 4.5, б) – сложением абсцисс (Q) при одинаковых ординатах (H_M). Кривые потребных напоров для ветвей отмечены цифрами 1, 2 и 3, а суммарная кривая потребного напора для всего разветвления обозначена буквами ABCD. Из графика видно, что условием подачи жидкости во все ветви является неравенство .
