Типы портов станций и концентраторов FDDI и правила их соединения
В стандарте FDDI описаны четыре типа портов, которые отличаются своим назначением и возможностями соединения друг с другом для образования корректных конфигураций сетей.
| Тип порта | Подключение | Назначение |
| A | PI/SO - (Primary In/Secondary Out) Вход первичного кольца/ Выход вторичного кольца | Соединяет устройства с двойным подключением с магистральными кольцами |
| B | PO/SI - (Primary Out/Secondary In) Выход первичного кольца/Вход вторичного кольца | Соединяет устройства с двойным подключением с магистральными кольцами |
| M | Master - PI/PO Вход первичного кольца/Выход первичного кольца | Порт концентратора, который соединяет его с устройствами с одиночным подключением; использует только первичное кольцо |
| S | Slave - PI/PO Вход первичного кольца/Выход первичного кольца | Соединяет устройство с одиночным подключением к концентратору; использует только первичное кольцо |

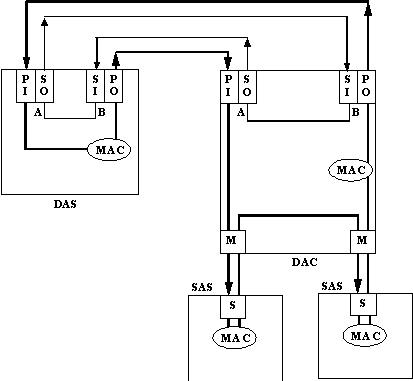

На рисунке 17 показано типичное использование портов разных типов для подключения станций SAS и DAS к концентратору DAC.
Рис. 17. Использование портов различных типов
Соединение портов S - S является допустимым, так как создает изолированное первичное кольцо, соединяющее только две станции, но обычно неиспользуемым.
Соединение портов M - M является запрещенным, а соединения A-A, B-B, A-S, S-A, B-S, S-B - нежелательными, так как создают неэффективные комбинации колец.
