Структурная схема базовой станции для системы транковой радиосвязи

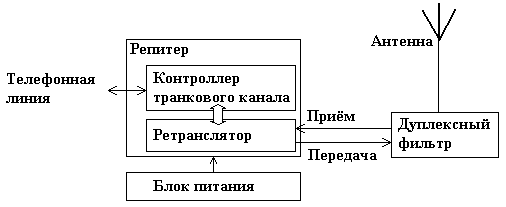

На рисунке 5 приведена структурная схема базовой станции в случае использования одного канала.

Репитер состоит из ретранслятора, предназначенного для приёма сигналов абонентских радиостанций, его усиления и передачи, и контроллера транкового канала, который выполняет управляющие функции.

Дуплексный фильтр - устройство, позволяющее использовать одну антенну для приёма и передачи. В принципе, ничто не мешает использовать для приёма и передачи две разных антенны, но в этом случае может возникнуть ситуация, когда в некоторых местах будет возможен приём, но невозможна передача либо наоборот. Кроме того, излучаемая передатчиком мощность влияет на приёмник, поэтому при наличии двух антенн их нужно устанавливать на достаточном расстоянии друг от друга.

Источник питания предназначен для репитера. Как правило, он допускает возможность перехода на аккумуляторную батарею при отключении питания.

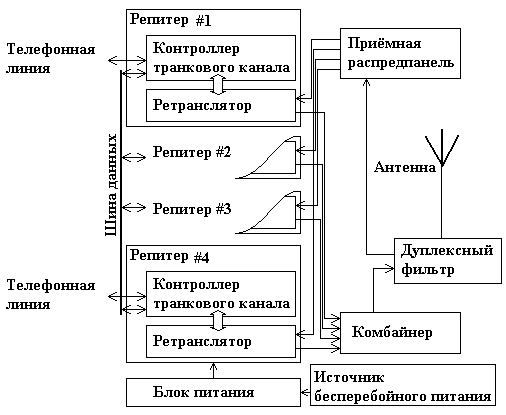

Рассмотренная схема является достаточно простой и эффективной, однако в реальных условиях одного транкового канала оказывается недостаточно. Поэтому применяют системы, содержащие два и более каналов. На рисунке показана схема системы, содержащей четыре независимых канала. Как видно, основное отличие от предыдущего варианта заключается в антенно-фидерном тракте, где появляются ещё два устройства: приёмная распредпанель и комбайнер.

Приёмная распредпанель обеспечивает одинаковый входной сигнал для каждого репитера в системе, как если бы репитер был подключен напрямую к антенне.

Комбайнер - это устройство, позволяющее комбинировать выходы определённого количества передатчиков без интерференции друг с другом.

Также отдельно вынесен источник бесперебойного питания, который просто обязан присутствовать в системе, ибо отсутствие связи в чрезвычайных обстоятельствах может привести к непредсказуемым последствиям.

Рассмотренную систему легко расширить, то есть в случае правильного проектирования число каналов можно увеличить достаточно безболезненно.

Транкинговые системы можно классифицировать по многим признакам:

по формату передаваемых данных (аналоговые, цифровые),

по типам протоколов (LTR, MPT 1327, SmarTrunk II),

по количеству обслуживаемых зон (одно- или многозоновые),

по методам представления радиоканала («транкинг передач» или «транкинг сообщений»),

по способам управления базовыми станциями (централизованное или распределенное),

по типам каналов управления (выделенный или распределенный), и т.д.
