Телекомунікаційні вузли

Телекомунікаційні вузли майже такі ж унікальні, як і відбитки пальців. Вони повинні відповідати конкретним вимогам організації і в той же час залишати достатньо місця для повсякденних змін, а також подальших технологічних розробок. Проекти відсіку звязку/серверної кімнати (далі по тексту ми використовуватимемо термін "серверна кімната") грають основну роль у визначенні продуктивності і ефективності мережі.

Перш ніж переходити до процесу проектування, ми розглянемо стандарт на зв'язну проводку комерційної будівлі ANSI/TIA/EIA 568A, що визначає компоновку і характеристики кабельних систем усередині будівель. Відповідно до TIA/EIA 568A серверна кімната - це місцезнаходження кросу для зв'язку магістралі і горизонтальної проводки. Крім того, вона служить для розміщення устаткування зв'язку, закінчень кабелю і перехресної проводки.

Тепер, коли ми визначили контекст серверної кімнати, давайте вивчимо процес, відповідно до якого ці засоби створюються. На початковій фазі процесу проектування визначите конкретні цілі, які ви кінець кінцем хочете досягти. Одна з основних задач - вирішити, хто братиме участь в цьому процесі. Внесок співробітників різних відділів вашої організації може виявитися вельми корисним. Взагалі кажучи, проектом може займатися ціла команда розробників.

Крім того, перш ніж братися за проектування, ви повинні будете визначити пріоритети. В чому більше зацікавлена ваша організація: в збільшенні пропускної спроможності або в скороченні витрат? Такі рішення можуть мати принципове значення для проекту серверної кімнати.

Якщо ви перепроектуєте наявну серверну кімнату, то в результаті перепланування наявне устаткування повинно бути розміщено більш ефективно і залишено місце для нового. Складіть список всіх функцій, які кімната повинна забезпечувати в теперішньому часі і майбутньому.

Після ухвалення відповідних рішень визначите етапи реалізації проекту. Інакше він може затягнутися і виявитися більш дорогим, чим передбачалося спочатку.

Якщо говорити більш конкретно, то дві основні цілі процесу проектування - це ефективне розміщення устаткування і підвищення продуктивності. Серед інших цілей - розміщення серверної кімнати так, щоб проводка досягала всіх терміналів в будівлі (і на конкретному поверсі), забезпечуючи при цьому необхідний рівень захисту від таких небезпек, як збої живлення і несприятливі умови навколишнього середовища.

Для проведення операцій типу переміщень, додавань і змін, проект серверної кімнати повинен бути достатньо гнучким, гарантувати надійність, спрощувати тестування плюс до цього бути прозорим для користувачів.

По можливості проект повинен відповідати стандартам і містити останні записи про всі межз’єднання, маршрутах, джерелах живлення і місцеположенні устаткування. Такі записи можуть зберігатися в реляційній базі даних (з тіньовою базою даних), яка полегшує тестування, обслуговування і нарощування інфраструктури.

Історично відсік зв'язку і серверна кімната знаходилися в різних місцях. Проте в даний час такі елементи телекомунікаційної системи, як пристрій автоматичного розподілу викликів (Automatic Call Distribution, ACD), кнопкові телефонні системи (Key Telephone System, KTS) і відомчі АTC, а також компоненти системи передачі даних (концентратори, маршрутизатори, сервери і устаткування віддаленого доступу), все частіше знаходяться в одній і тій же кімнаті.

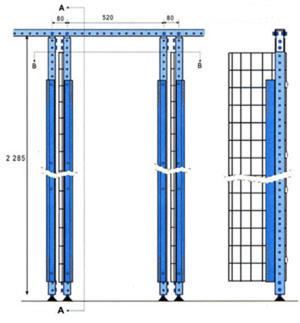

Всі засоби серверної кімнати можна розділити на три основні класи. До фізичних засобів відносяться прилади для підтримки певних температурних і інших умов в приміщенні, устаткування типу комутаторів і серверів, елементи інфраструктури (наприклад, кроси ); до логічних - програми для забезпечення функціонування, обслуговування і управління мережі; до сервісних - програмне і апаратне забезпечення, а також засоби зв'язку (для таких цілей, як телекомунікації і доступ в Internet) і моніторинг. На малюнку нижче представлена схема монтажної стійки для комунікаційного обладнання.

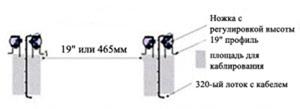

На малюнках показані стійки для монтажу 19" устаткування на U-профілі.
