Чтение карты

2.4.1. Условные знаки топографических карт

Все объекты, расположенные на земной поверхности, как природного происхождения, так и созданные человеком, называют местными предметами. Местные предметы изображают на топографических картах условными знаками, которые часто напоминают внешний вид этих предметов, их цвет. Некоторые условные знаки изображают в виде простых геометрических фигур.

Различают следующие основные группы условных знаков, для каждой из которых принята своя система обозначений: растительный покров и грунт; гидрография; населенные пункты; промышленные, сельскохозяйственные и социально-культурные объекты; дорожная сеть; административные границы и заграждения; отдельные местные предметы - ориентиры.

На всех крупно- и среднемасштабных картах для одних и тех же объектов условные знаки, в основном, одинаковы и отличаются только размерами.

По своему назначению и свойствам различают три вида условных знаков: масштабные, внемасштабные и пояснительные.

Масштабные (контурные) условные знаки применяются для обозначения местных предметов, выражающихся в масштабе карты. Эти знаки чаще всего представлены пунктирной линией, очертаниям объекта на местности и заполняющих его одинаковых по своему рисунку условных знаков, которые так и называются - заполняющими. Контур показывается в том случае, когда он не совпадает с другими условными знаками, например, с дорогой и т.п.

Внемасштабные условные знаки применяются для изображения местных предметов, не выражающихся в масштабе карты (колодцы, отдельно стоящие деревья, дома и т.п.). Эти знаки имеют главную точку, которая совмещается с положением данного объекта на карте (см. рис. 2.5). При определении координат объектов или измерении расстояний между ними необходимо использовать именно главные точки, которые находятся:

- у знаков симметричной формы (круг, квадрат, треугольник) - в центре фигуры;

- у знаков, в основании которых прямой угол, - в вершине угла;

- у знаков, имеющих широкое основание, - в середине основания;

- у знаков, представляющих собой сочетание симметричных фигур, - в центре нижней фигуры.

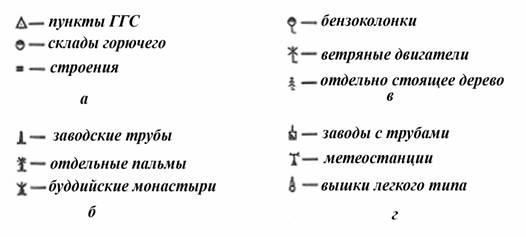

Рис. 2.5. Положение главной точки внемасштабных условных знаков:

а - геометрический центр знака; б - середина основания знака;

в - вершина прямоугольного угла у основания знака;

г - геометрический центр нижней фигуры.

К внемасштабным условным знакам относятся также знаки линейных местных предметов, у которых в масштабе изображается лишь длина (дороги, малые реки, ручьи и т.п.). Точное положение таких объектов на карте определяется продольной осью знака.

Пояснительные условные знаки служат для дополнительной характеристики местных предметов и показа их разновидностей.

Например, стрелка на реке показывает направление течения, условный знак хвойного или лиственного леса внутри контура - преобладающую породу леса и т.д.

Помимо условных знаков применяются полные и сокращенные подписи и цифровые характеристики некоторых объектов.

Цвета красок позволяют расчленить содержание карты по названным выше группам, а именно:

- зеленой краской изображают растительный покров (лесные массивы, сады, кустарники т.п.);

- голубой - гидрографию (водоемы, реки, болота и т.п.);

- коричневой - рельеф;

- оранжевой - автострады - шоссе;

- желтой - улучшенные грунтовые дороги.

Такая многокрасочность облегчает чтение карты и в некоторых случаях освобождает от необходимости специально "поднимать" карту.

Условные знаки, сокращенные надписи и цифровые характеристики - это своеобразный язык карт, позволяющий сделать карту весьма информативной. Всего на топографических картах применяют около 400 условных знаков и около 350 принятых сокращений. Для быстрого и умелого чтения карты этот язык необходимо знать.
