Углы режущего инструмента.





Углы рассматриваются в трех системах координат:

- инструментальной (ИСК);

- статической (ССК);

- кинематической (КСК).

Инструментальная система – прямоугольная система координат с началом в вершине режущего инструмента и ориентированная относительно поверхностей инстру­мента принятых за базу. Применяется для изготовления, заточки и контроля инструмента.

Статическая система – прямоугольная система координат с началом в рассматриваемой точке режущей кромки и ориентированная относительно направления вектора скорости главного движения (V). Применяется для приближенных расчетов углов инструмента и для учета их изменения при установке инструмента на станок.

Кинематическая система – прямоугольная система координат с началом в рассматриваемой точке режущей кромки и ориентированная относительно направления вектора скорости результирующего движения (Ve).

Для определения углов рассматривают следующие плоскости:

1. Основная плоскость Pv – плоскость, проведенная через рассматриваемую точку режущей кромки перпендикулярно к направлению вектора скорости главного движения (V) (в ССК) или результирующего движения резания (Ve) (в КСК). В инструментальной системе координат за направление вектора скорости резания принимается перпендикуляр к конструкторской установочной базе резца (прямоугольного сечения). Основную плоскость в инструментальной системе координат будем обозначать Рvи, в статической - PVС, в кинематической - PVК.

2. Плоскость резания Pn – плоскость, касательная к главной режущей кромке в рассматриваемой точке и перпендикулярная основной плоскости (соответственно - Pnи, Pnс, Pnк).

3. Главная секущая плоскость Pt - плоскость, перпендикулярная линии пересечения основной плоскости и плоскости резания (перпендикулярная проекции главной режущей кромки на основную плоскость) (соответственно – Рτи, Рτс, Рτк).

4. Вспомогательная секущая плоскость Pt1 – плоскость, перпендикулярная проекции вспомогательной режущей кромки на основную плоскость (соответственно – Рτ1и, Рτ1с, Рτ1к).

5. Рабочая плоскость Ps – плоскость, в которой расположены векторы скоростей главного движения и движения подачи. В ИСК это плоскость III – III, перпендикулярная плоскостям I – I и II - II.

Углы резца разделяются на главные (измеряются в главной секущей плоскости), вспомогательные углы (измеряются во вспомогательной секущей плоскости) и углы в плане (измеряются в основной плоскости).

К главным углам относятся:

g - передний угол;

a - главный задний угол;

d - угол резания;

b - угол заострения.

К вспомогательным углам относятся:

g1 – вспомогательный передний угол;

1 – вспомогательный задний угол.

К углам в плане относятся:

j - главный угол в плане;

j1 – вспомогательный угол в плане;

e - угол при вершине.

Кроме того, рассматривают угол наклона главной режущей кромки l, который измеряется в плоскости резания.

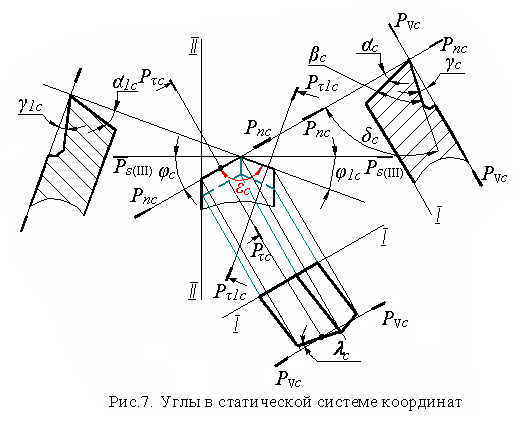

В различных системах координат определение углов аналогичны – углам и плоскостям, которые их образуют и в которых они рассматриваются, присваивается обозначение системы координат, например gи, gс, gк и т.п.

Передний угол g - угол между основной плоскостью и передней поверхностью инструмента (может быть положительным, отрицательным или равным нулю);

главный задний угол a - угол между плоскостью резания и главной задней поверхностью;

угол резания d - угол между передней поверхностью и плоскостью резания;

угол заострения b - угол между передней и главной задней поверхностями;

главный угол в плане j - угол между плоскостью резания и рабочей плоскостью;

вспомогательный угол в плане j­­1 – угол между проекцией вспомогательной режущей кромки на основную плоскость и рабочей плоскостью;

угол при вершине e - угол между проекциями главной и вспомогательной режущих кромок на основную плоскость.

угол наклона главной режущей кромки l - угол между главной режущей кромкой и основной плоскостью;

вспомогательный задний угол a1 - угол между вспомогательной задней поверхностью и перпендикуляром к основной плоскости.





Рассмотрим конструктивные элементы и геометрию спирального сверла.





Рис.9 Конструкция спирального сверла

Конструктивные элементы сверла(рис.9):

l – рабочая часть, включающая в себя режущую и направляющую части; l1 - режущая часть, имеющая главные режущие кромки 3; l2 – направляющая часть, имеющая ленточки 5 и стружечные винтовые канавки и служит для направления сверл в отверстие; l3 – крепежная часть (состоит из шейки 7, хвостовика8, лапки 9); 1 – передняя поверхность; 2 – главная задняя поверхность; 3 – главная режущая кромка; 4 – поперечная кромка (перемычка) – определяет жесткость и прочность сверла и отрицательно сказывается на процесс сверления из-за отрицательного переднего угла на данной кромке; 5 – ленточка, часть которой (длиной ) служит вспомогательной режущей кромкой (6).

К геометрическим параметрам сверла относятся (рис. 10):

2j - двойной угол в плане при вершине - это угол, заключенный между проекциями главных режущих кромок на плоскость, проходящую через ось сверла параллельно главным режущим кромкам ( =118-120о);

w - угол наклона винтовой канавки – это угол между касательной к винтовой канавке и осью сверла (w=18-30°);

y - угол наклона поперечной кромки – это угол между проекциями главной режущей кромки и поперечной кромки на плоскость перпендикулярную оси сверла (y=50 - 55°).
