Продольные стержни примыкают к стенкам и играют роль противоусадочной арматуры.

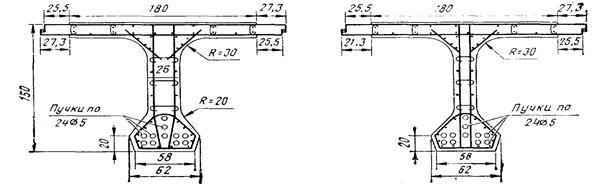

Нижнее ребро балок армируется двумя сварными каркасами, охватывающими зону размещения пучков напрягаемой арматуры. В зоне присоединения плиты к стенкам наклонно размещены стержни противоусадочной арматуры.



Напрягаемую арматуру в этих балках выполняют из высокопрочной проволоки диаметром 3 - 6 мм, что позволяет экономить металл и создавать в арматуре высокие напряжения. Для удобства армирования высокопрочную проволоку диаметром 5 мм объединяют в пучки (рис. 7.8, а. б) с числом проволок от 18 до 60.

Рис.7.8. Конструкция пучков напрягаемой арматуры

Проволоки в пучке располагаются концентрически с обмоткой каждого ряда тонкой проволокой. Пучок мо­жет быть образован из готовых семипроволочных прядей (рис. 7.8, в).

При армировании балок используют прямолинейные и криволинейные пучки (рис.7.9-7.10).
