Диаграмма направленности (ДН) диполя

Она характеризует распределение поля или мощности по угловым координатам и . Различают диаграммы направленности по напряженности и мощности.

Удобно пользоваться нормированными диаграммами направленности:

По напряженностям полей:

. (18.39)

По мощности:

. (18.40)

Очевидно, что ДН диполя Герца от не зависит

Вид ДН показан на рис. 18.5.

Рис. 18.5. Диаграмма направленности диполя Герца

Для рамки с током получим аналогичные соотношения, если введем понятие магнитного тока [Новокшанов].

ДН рамки

, (18.41)

показана на рис. 18.6.

Рис. 18.6. Диаграмма направленности элементарной рамки

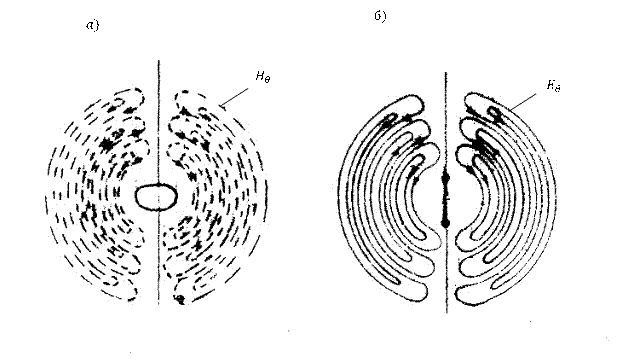

На рис.18.7 показаны силовые линии магнитного и электрического полей для рамки (а) и диполя Герца (б).

Рис. 18.7. Структуры силовых линий полей и
для элементарной рамки и вектора Герца
