Тестирование ветвей

Это метод структурного тестирования, при котором проверяются все независимо выполняемые ветви компонента или программы. Если выполняются все независимые ветви, то и все операторы должны выполняться по крайней мере один раз. Более того, все условные операторы тестируются как с истинными, так и с ложными значениями условий. В объектно-ориентированных системах тестирование ветвей используется для тестирования методов, ассоциированных с объектами.

Количество ветвей в программе обычно пропорционально ее размеру. После интеграции программных модулей в систему, методы структурного тестирования оказываются невыполнимыми. Поэтому методы тестирования ветвей, как правило, используются при тестировании отдельных программных элементов и модулей.

При тестировании ветвей не проверяются все возможные комбинации ветвей программы. Не считая самых тривиальных программных компонентов без циклов, подобная полная проверка компонента оказывается нереальной, так как в программах с циклами существует бесконечное число возможных комбинаций ветвей. В программе могут быть дефекты, которые проявляются только при определенных комбинациях ветвей, даже если все операторы программы протестированы (т.е. выполнились) хотя бы один раз.

Метод тестирования ветвей основывается на графе потоков управления программы. Этот граф представляет собой скелетную модель всех ветвей программы. Граф потоков управления состоит из узлов, соответствующих ветвлениям решений, и дуг, показывающих поток управления. Если в программе нет операторов безусловного перехода, то создание графа – достаточно простой процесс. При построении графа потоков все последовательные операторы (операторы присвоения, вызова процедур и ввода-вывода) можно проигнорировать. Каждое ветвление операторов условного перехода (if-then-else или case) представлено отдельной ветвью, а циклы обозначаются стрелками, концы которых замкнуты на узле с условием цикла. На рис. 21.7 показаны циклы и ветвления в графе потоков управления программы бинарного поиска.

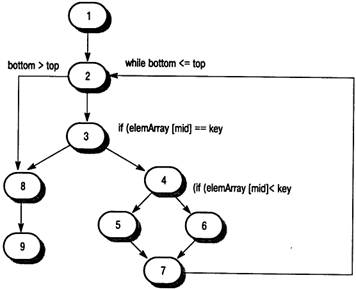

Рис. 21.7. Граф потоков управления программы бинарного поиска

Цель структурного тестирования – удостовериться, что каждая независимая ветвь программы выполняется хотя бы один раз. Независимая ветвь программы – это ветвь, которая проходит по крайней мере по одной новой дуге графа потоков. В терминах программы это означает ее выполнение при новых условиях. С помощью трассировки в графе потоков управления программы бинарного поиска можно выделить следующие независимых ветвей.

1, 2, 3, 8, 9

1, 2, 3, 4, 6, 7, 2

1, 2, 3, 4, 5, 7, 2

1, 2, 3, 4, 6, 7, 2, 8, 9

Если все эти ветви выполняются, можно быть уверенным в том, что, во-первых, каждый оператор выполняется по крайней мере один раз и, во-вторых, каждая ветвь выполняется при условиях, принимающих как истинные, так и ложные значения.

Количество независимых ветвей в программе можно определить, вычислив цикломатическое число графа потоков управления программы. Цикломатическое число С любого связанного графа G вычисляется по формуле

С (G) = количество дуг – количество узлов + 2.

Для программ, не содержащих операторов безусловного перехода, значение цикломатического числа всегда больше количества проверяемых условий. В составных условиях, содержащих более одного логического оператора, следует учитывать каждый логический оператор. Например, если в программе шесть операторов if и один цикл while, то цикломатическое число равно 8. Если одно условное выражение является составным выражением с двумя логическими операторами (объединенными операторами and или or), то цикломатическое число будет равно 10. Цикломатическое число программы бинарного поиска равно 4.

После определения количества независимых ветвей в программе путем вычисления цикломатического числа разрабатываются контрольные тесты для проверки каждой ветви. Минимальное количество тестов, требующееся для проверки всех ветвей программы, равно цикломатическому числу.

Проектирование контрольных тестов для программы бинарного поиска не вызывает затруднений. Однако, если программы имеют сложную структуру ветвлений, трудно предсказать, как будет выполняться какой-либо отдельный контрольный тест. В таких случаях используется динамический анализатор программ для составления рабочего профиля программы.

Динамические анализаторы программ – это инструментальные средства, которые работают совместно с компиляторами. Во время компилирования в сгенерированный код добавляются дополнительные инструкции, подсчитывающие, сколько раз выполняется каждый оператор программы. Чтобы при выполнении отдельных контрольных тестов увидеть, какие ветви в программе выполнялись, а какие нет, распечатывается рабочий профиль программы, где видны непроверенные участки.
