Число оборотов ротора турбины

Параллелограммы скоростей на входе и выходе из ротора имеют общие скорости U и Cz .

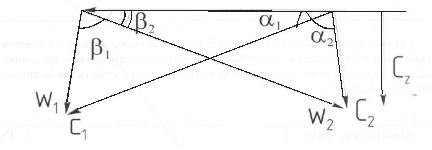

Совмещенные треугольники скоростей называются полигоном скоростей. Для безударного режима полигон имеет вид, показанный на рисунке 8.11.

Рисунок 8.11

Из полигона видно, что окружная скорость равна

U6 зависит от формы лопаток. Выразим окружную скорость через число оборотов:

Следовательно, число оборотов ротора турбины равно

или, учитывая, что - число оборотов турбины при безударном режиме, составит

т.е. число оборотов турбины зависит от количества перекачиваемой жидкости через турбину в единицу времени , от ее размеров D, и от конструктивных углов , ,
