ПОВЕРХНОСТИ, ЗАДАВАЕМЫЕ КАРКАСОМ
На рис.10.12 топографическая поверхность задана горизонталями. Любую точку на такой поверхности можно задать с помощью линии на этой поверхности, проходящей через эту точку. На рисунке точка М поверхности лежит на линии, пересекающей горизонтали этой поверхности.
В авиационной промышленности, в судостроении и автомобилестроении теоретическая поверхность изделия задается плоскими сечениями, параллельными горизонтальной, фронтальной, профильной плоскостям проекций. На рис.10.13 изображен фрагмент такой поверхности. Плоские сечения теоретического каркаса горизонтальными плоскостями называют горизонталями, фронтальными плоскостями - батоксами, а профильными - шпангоутами.
Если поверхность на чертеже задана своим определителем, то на ней можно построить сколь угодно плотный каркас. Например, на поверхности вращения - каркас параллелей, а на поверхности конуса - каркас его образующих
Рис.10.13
Фрагмент теоретического чертежа корпуса мини-яхты “Дюгонь”.
Проекции: полуширота и бок (шпангоуты, батоксы, высоты от КВЛ) (рис.10.14).
Рис.10.14

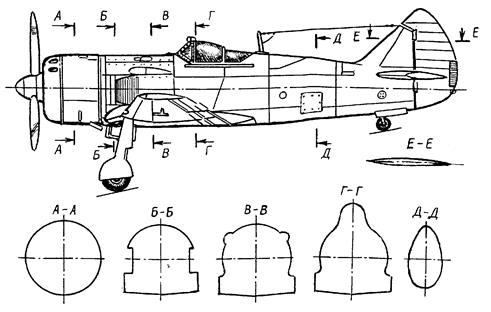

На рис.10.15 изображен фрагмент задания на чертеже фюзеляжа модели самолета-истребителя ЛА-11, заданного набором поперечных сечений. Журнал “Моделист-Конструктор” №5, 1973 г.
Рис.10.15
