Зависимость U2m от коэффициента трансформации.

В случае отсутствия утечек напряжение U_2m при прочих равных параметрах возрастает с увеличением коэффициента трансформации катушки , стремясь к своему пределу:

. (1.15)

При бесконечно большом сопротивлении нагара вся электро­магнитная энергия трансформируется в электростатическую энер­гию вторичной цепи. Однако если ≠ ∞, то каждому значению шунтирующего сопротивления соответствует оптимальный коэф­фициент трансформации, при котором напряжение вторичной цепи максимально (рис. 1.11). Оптимальным для существующих систем зажигания при индуктивности первичной обмотки 6,5 - 9,5 мГн явля­ется отношение = 55 - 95.

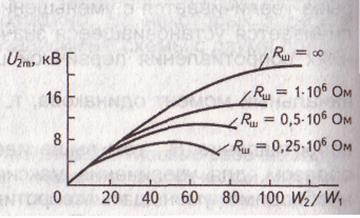

Рис. 1.11. Зависимость вторичного напряжения от коэффициента трансформации катушки зажигания.
