Деаэрация в конденсаторе
На паротурбинных электростанциях конденсаторы паровых турбин, в которых поддерживается глубокий вакуум (до 97 %), являются мощными вакуумными деаэраторами. Поэтому они используются для деаэрации всей питательной воды паровых котлов.
Но в паровой объем конденсатора поступает воздух через неплотности в соединениях корпуса конденсатора с выхлопным патрубком турбины. Основной вред, наносимый этим присосом, заключается в ухудшении вакуума и в снижении коэффициента теплопередачи. В связи с этим конденсационная установка обязательно включает в себя эжекторы для отсоса воздуха. Так как при этом неизбежно и удаление некоторого количества пара, то для исключения потерь конденсата этого пара в систему эжекторов перед ПНД включают теплообменники для подогрева основного конденсата за счет конденсации отсосанного пара с возвратом этого конденсата в основной цикл.
Однако эта установка (рис. 4.14) не обеспечивает необходимой полноты удаления кислорода (воздуха) из конденсата. В связи с этим перед конденсатосборником или в самом конденсатосборнике располагается дополнительное деаэрационное устройство, после которого содержание кислорода в конденсаторе по ПТЭ должно быть не более 20 мкг/кг.
Деаэрация в конденсаторе (рис. 4.15): весь конденсат перегородкой (3) направляется навстречу насыщенному пару, который уносит с собой воздух в область, откуда производился общий отсос паровоздушной смеси из конденсатора.
Для улучшения контакта конденсата и пара последний проходит через дырчатый щит (5), разбиваясь на большое число струек . Конденсат может поступать к конденсатным насосам, только переливаясь через перегородку (4), т.е. после деаэрации. Из схемы следует, что количество передаваемого пара должно быть достаточно для того, чтобы были обеспечены температура насыщения деаэрируемого конденсата и интенсивный отвод воздуха, выделяющегося из конденсата. Чем больше расход пара, тем лучше деаэрация, но тем больше поверхность теплообменников. Оптимальным является расход пара 1-2 кг на тонну деаэрируемого конденсата. В случае отказа от деаэрации конденсата достаточно прекратить подачу насыщенного пара по линии 7.
Из рисунка видно, что при малых расходах пара он может занимать не все сечение дырчатого щита и тогда часть конденсата будет проливаться через щели недеаэрированной. Поэтому барботажную деаэрацию в последние годы начинают заменять струйной.

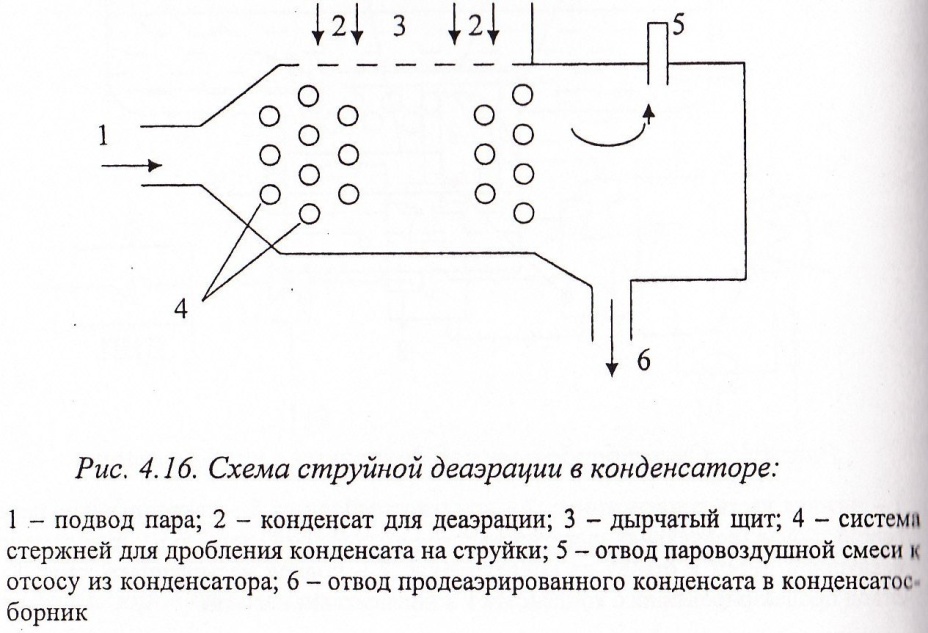

Устройство (рис. 4.16) располагается в нижней части конденсатора под конденсатоотводчиком. Дырчатый щит (3) и система шахматно-расположенных стержней (4) обеспечивают стекание конденсата в виде отдельных струек. Это обеспечивает более полный контакт конденсата с насыщенным паром, подаваемым для деаэрации по линии 2.
