Совместное H-Na-катионирование
Катионит сначала регенерируют определенным количеством теплоты, затем, после отмывки, определенным количеством NaCl. В результате этого обменными катионами в верхних слоях будут , а в нижних -
При фильтрование умягченной воды через H-Na-катионитный фильтр будут протекать процессы
H-Na-катионирования, при которых обеспечивается устранение кислотности из раствора и поддержание в нем необходимой щелочности.
Преимущества:
1) минимальный удельный расход кислоты на регенерацию;
2) минимальная потребность в кислотоупорной арматуре;
3) отсутствие сброса кислых вод в канализацию, что дает возможность выполнять дренажную систему фильтров из обычной стали ,а также нет устройств для предварительной нейтрализации сбросных вод перед спуском в канализацию.
Недостаток: резкое колебание остаточной щелочности (не применяется на промышленных ТЭЦ повышенного и высокого давлений).
Схема совместного H-Na-катионирования применяется, когда:
1) для парового котла щелочность не вызывает увеличения продувки;
2) суммарное содержание в питьевой воде и не превышает 3,5-5 мг-экв/л.

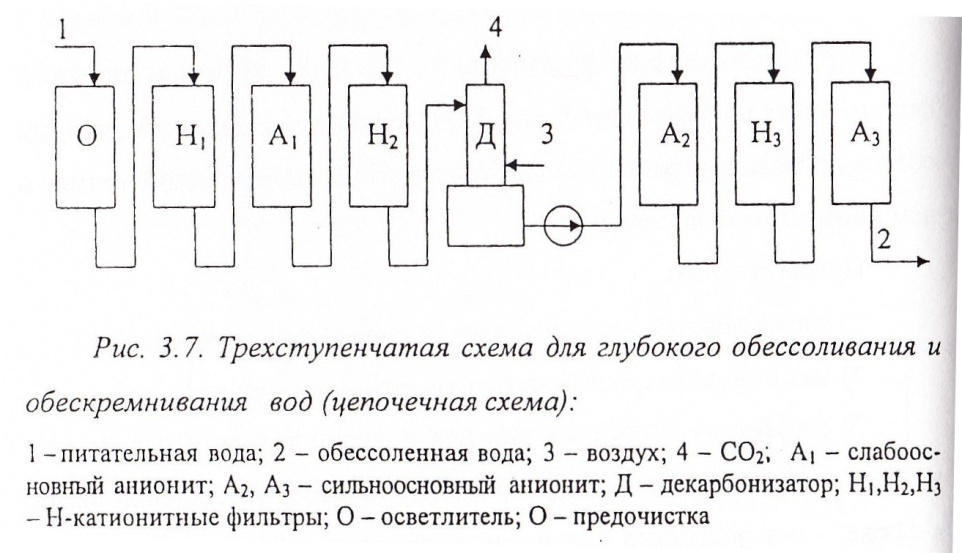

Трехступенчатая схема для глубокого обессоливания и обескремнивания вод (цепочная схема)
Выбор схемы водоподготовки осуществляется на основе данных о качестве воды, расчетов схемы водоподготовки. Трехступенчатая схема является основой при выборе схемы водоподготовки для каждой конкретной электростанции.
Процессы, происходящие в следующих установках:
- h1 - катионитный фильтр - обмен всех катионов в питательной
воде на ;
- a1 - анионитный фильтр - обмен в питательной воде на ;
- Н2 - катионитный фильтр -обмен проскочивших катионов Na+ на ;
- Д - декарбонизатор - удаление свободной углекислоты (С02);
- А2- анионитный фильтр - на , поглощение остатков свободной углекислоты;
- Н3 - катионитный фильтр - Na+ и
- аз - анионитный фильтр - улавливание продуктов растворения сульфокатионитов (органических сульфокислот) и H2SO4 при тщательной отмывке Н-катионитного фильтра после регенерации.
