Фильтры АКХ

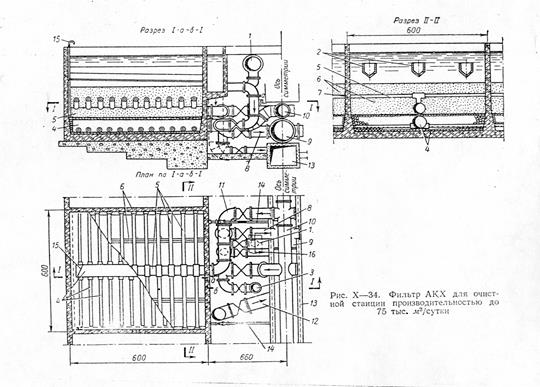

Для более полного использования всего слоя загрузки применяются разработанные АКХ скорые двух поточные фильтры.

В этих фильтрах осветляемая вода одновременно фильтруется через фильтрующий слой сверху вниз (~ 40% всего расхода воды) и снизу вверх (~ 60% воды).

Фильтрат отводится из фильтра через специальную дренажную систему, распложенную внутри фильтрирующего слоя. Расчетная скорость фильтрования =12 м/час.

Толщина слоя загрузки фильтрующей двух поточных фильтров применяется 1450-1650 мм.

В качестве фильтрируещей загрузки используется кварцевый песок или дробленый антрацит с размером зерен 0,5-1,5 мм (эквивалентный d_э=0,9 мм, коэффициент неоднократности 2-2,2).

Дренажная система для отвода профильтрованной воды располагается на расстоянии 500-600 мм ниже поверхности фильтрующего слоя.

Нижняя распределительная система должна работать при фильтровании воды и промывки фильтра как дренажная система большого сопротивления.

Диаметр отверстий в нижней системе не менее 10 мм, в средней должен быть меньше диаметра наиболее мелких зерен. По сложности конструкции и экономическим причинам фильтры АКХ вытеснены из применения более простыми двухслойными.

Напорные фильтры

Изготавливаются вертикальные диаметром 1-3,4м и горизонтальный диаметром 3м и длиною цилиндра 8,5-10 м. Напорные фильтры рекомендуется применять для осветления и обеспечивания коагулируемой воды мощностью до 50 мг/л и производительностью не более 3000 м³/в сутки. Для теплоэнергетических установок на основе накопленного опыта

работы с напорными фильтрами можно применять последние для осветления воды без предварительного отстаивания со скоростью фильтрования не выше 4 м/час.

Расчетное сопротивление рекомендуется принимать равной 10м вод. ст., интенсивность промывки 15 л/сек м².

Достоинство напорных фильтров - быстрота строительства и монтаж; недостатки - невозможность визуального контроля за промывкой большой расход листовой стали на изготовление корпуса фильтров, многоагрегатность для установки большой производительности.

Заводы изготовители - Таганрогский и Батайский.

Независимо от проведенной классификации каждый скорый фильтр должен состоять из следующих элементов:

Корпуса фильтра (железобетонного или стального);

Фильтрующей загрузки;

Поддерживающих гравийных слоев (если не предусмотрено дренажное устройство без поддерживающих слоев);

Дренажного устройства для сбора фильтрата и для распределения промывной водой;

Устройства для ввода осветляемой воды и отвода промывкой воды;

Регуляторы скорости фильтрования;

Запорной арматуры и контрольно измерительной;

Узда трубопроводов.
