Сканирующая туннельная микроскопия

Принцип действия сканирующего туннельного микроскопа (СТМ) довольно прост, но кардинально отличается от всех предшествующих методик, применявшихся в физике поверхности. Тонкое металлическое острие, смонтированное на электромеханическом приводе (X, Y, Z-позиционере), служит зондом для исследования участков поверхности образца (рис. 8.11, а). Когда такое острие подводится к поверхности на расстояние £ 10 Å, то при приложении между острием и образцом небольшого (от 0,01 до 10 В) напряжения смещения Vs через вакуумный промежуток dz начинает протекать туннельный ток It порядка 10–9А. Полагая, что электронные состояния (орбитали) локализованы на каждом атомном участке, при сканировании поверхности образца в направлении X и/или Y cодновременным измерением выходного сигнала в цепи Z мoжно получить картину поверхностной структуры на атомном уровне. Эта структура может быть отображена в двух режимах: измеряя туннельный ток и поддерживая расстояние dz от острия до поверхности образца или измеряя изменения в положении острия (то есть расстояние до поверхности образца) при постоянном туннельном токе (второй режим используется чаще).

Вообще СТМ можно рассматривать как сочетание трех концепций: сканирования, туннелирования и локального зондирования. Само сканирование как средство отображения объекта широко применяется и в других типах микроскопов, например в растровом электронном микроскопе, а также в телевизионной технике, а электронное туннелирование с успехом использовалось для изучения физических свойств твердого тела задолго до появления СТМ (как и контактная спектроскопия). Все это делает СТМ уникальным микроскопом, который не содержит линз (а значит, изображение не искажается из-за аберраций), энергия электронов, формирующих изображение, не превышает нескольких электронвольт (то есть меньше энергии типичной химической связи), что обеспечивает возможность неразрушающего контроля объекта, тогда как в электронной микроскопии высокого разрешения она достигает нескольких килоэлектронвольт и даже мегаэлектронвольт, вызывая образование радиационных дефектов.

В ноябре 1978 года будущие Нобелевские лауреаты Бинниг и Рорер вернулись к идее использования вакуумного туннелирования для локальной спектроскопии тонких оксидных слоев на металлах. Для перемещения острия на малые расстояния и поддержания ширины вакуумного зазора с субангстремной точностью были использованы пьезоэлектрические материалы и система обратной связи (рис. 8.11, б).

Несмотря на свою простоту в принципе, конструирование и изготовление СТМ до сих пор остается трудной задачей. Даже в наши дни существует немного лабораторий, располагающих СТМ, которые работали бы с истинно атомным разрешением. Все СТМ можно разделить на две основные группы: работающие на воздухе (или в другой среде) и в условиях сверхвысокого вакуума. Выделяют также низкотемпературные СТМ, работающие в условиях криогенных температур. В дальнейшем будем говорить только о сверхвысоковакуумных СТМ, работающих при комнатной температуре. Перечислим основные проблемы, стоящие перед разработчиками: 1) изоляция от акустических и механических вибраций; 2) создание быстродействующей малошумящей электроники, работающей в широком динамическом диапазоне; 3) обеспечение надежных сверхвысоковакуумных условий, допускающих различные манипуляции с образцом; 4) изготовление тонких атомно­гладких острий-зондов и их диагностика.

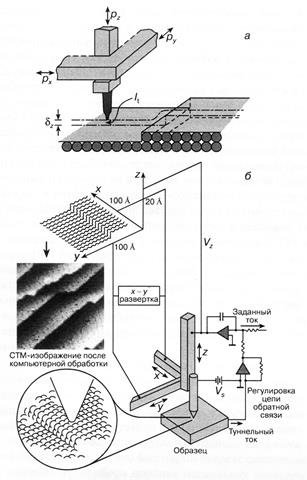

Рис. 8.11. а – принцип действия СТМ: рх, py, pzпьезоэлементы; dz – туннельный вакуумный промежуток между острием-зондом и образцом; It – туннельный ток; б – схема, иллюстрирующая работу СТМ. Туннельный ток, возникающий при приложении напряжения Vs,поддерживается постоянным за счет цепи обратной связи, которая управляет положением острия с помощью пьезоэлемента pz. Запись осциллограммы напряжения Vz в цепи обратной связи при одновременном воздействии пилообразного напряжения развертки вдоль осей х и у образует туннельное изображение, являющееся своего рода репликой поверхности образца

Для решения первоначально казавшейся непреодолимой проблемы виброизоляции Бинниг и Рорер в своей первой конструкции использовали даже сверхпроводящий магнитный подвес для размещения образца и сканирующего узла. В дальнейшем эту проблему удалось решить используя специальную подвеску в вакууме всего микроскопа на длинных пружинах и разместив сканирующий узел на массивном виброизолирующем столике. Для подвода острия-зонда к образцу на расстояние dz, равное нескольким ангстремам, и сканирования вдоль поверхности использовался пьезодвигатель на основе пьезоэлектриков – это такие материалы, которые изменяют свои размеры под действием управляющего напряжения (рис. 8.11, а).

Схема, демонстрирующая устройство СТМ и его работу, приведена на рис. 8.11, б. На пьезоэлемент pz подается напряжение с выхода усилителя обратной связи, которое определяет величину зазора между образцом и острием и тем самым величину туннельного тока. Сам туннельный ток должен быть все время пропорционален заданному току, что поддерживается благодаря управляемой компьютером цепи обратной связи. На пьезоэлементы рх и ру под управлением того же компьютера подаются пилообразные напряжения, формирующие строчную и кадровую развертки (растр) подобно тому, как это осуществляется в телевидении. Осциллограммы напряжения Vz запоминаются компьютером, после чего преобразуются в зависимость z(x, у),отображающую траекторию движения острия и, таким образом, являющуюся туннельным изображением поверхности образца. Как правило, записанные сигналы подвергаются фильтрации и дополнительной компьютерной обработке, позволяющей представить туннельные изображения в режиме так называемой серой шкалы, в котором контраст изображения коррелирует с рельефом поверхности: светлые пятна соответствуют более высоко расположенным областям и наоборот. И в процессе работы даже с первым вариантом СТМ в марте 1981 года (всего через 27 месяцев после того, как была сформулирована его базовая концепция!) была экспериментально доказана характерная для туннелирования экспоненциальная зависимость тока It от расстояния dz острие–образец. День 16 марта 1981 года считается датой рождения сканирующей туннельной микроскопии.

Основная область применения СТМ – физика поверхности твердых тел. Уже первые эксперименты по исследованию поверхности золота, относительно которой из данных ДМЭ было известно, что она испытывает реконструкцию 1´2, позволили наблюдать различные сверхструктуры и ступеньки моноатомной высоты, что бесспорно свидетельствовало о разрешении прибора порядка нескольких ангстрем (сами исследователи ожидали получить геометрическое разрешение по плоскости наблюдения не более 45 Å). И стало ясно, что в руках ученых появился уникальный инструмент, позволяющий наблюдать на поверхности отдельные атомы. Но чтобы убедить широкие круги научной общественности в том, что получаемые данные являются реальными экспериментальными результатами, а не данными компьютерного моделирования, понадобилось провести исследование поверхности кремния. Полученное изображение поверхности Si (111)-7x7 стало ярким доказательством атомных возможностей СТМ.
