Стек протоколов
Стек протоколов SDHсостоит из протоколов 4-х уровней. Эти уровни никак не соотносятся с уровнями модели OSI, для которой вся сеть SDHпредставляет собой оборудование физического уровня.
• Фотонный уровень имеет дело с кодированием битов информации путем модуляции света. Для кодирования оптического сигнала применяется потенциальный код NRZ, обладающий свойствами самосинхронизации.
• Уровень секции поддерживает физическую целостность сети. Регенераторной секцией в технологии SDHназывается каждый непрерывный отрезок волоконно-оптического кабеля, который соединяет между собой такие, например, пары устройств SONET/SDH, как мультиплексор и регенератор, регенератор и регенератор, но не два мультиплексора. Компоненты регенераторной секции поддерживают протокол, который имеет дело с определенной частью заголовка кадра, называемой заголовком регенераторной секции (RegeneratorSectionOverHead, RSOH), на основе служебной информации может проводить тестирование секции и выполнять операции административного контроля.
• Уровень линии отвечает за передачу данных по линии между двумя мультиплексорами сети, поэтому линию также часто называют мультиплексной секцией. Протокол этого уровня работает с кадрами уровней STS-Nдля выполнения различных операций мультиплексирования и демультиплексирования, а также вставки и удаления пользовательских данных. Протокол линии также ответственен за реконфигурирование линии в случае отказа какого-либо ее элемента — оптического волокна, порта или соседнего мультиплексора. Служебная информация мультиплексной секции располагается в части заголовка кадра, называемой заголовком мультиплексной секции (MultiplexSectionOverHead, MSOH).
□ Уровень тракта отвечает за доставку данных между двумя конечными пользователями сети. Тракт — это составное виртуальное соединение между пользователями. Протокол тракта должен принять данные, поступающие в пользовательском формате, например формате Т-1, и преобразовать их в синхронные кадры STM-N.

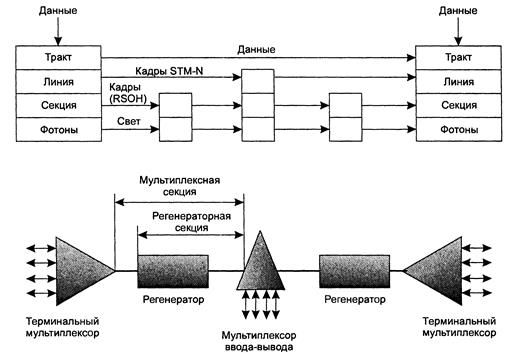

На рис. 70 показано распределение протоколов SDH по типам оборудованияSDH.
Рис. 70. Стек протоколов технологии SDH
