Указанные выше недостатки были учтены и преодолены разработчиками техно­логии синхронных оптических сетей (SynchronousOpticalNET, SONET), первый вариант стандарта которой появился в 1984 году. Затем она была стандартизована комитетом Т-1 института ANSI. Международная стандартизация технологии проходила под эгидой Европейского института телекоммуникационных стандартов (EuropeanTelecommunicationsStandardsInstitute, ETSI) и сектором телекомму­никационной стандартизации союза ITU (ITUTelecommunicationStandardizationSector, ITU-T) совместно с ANSIи ведущими телекоммуникационными компаниями Америки, Европы и Японии. Основной целью разработчиков международного стандарта было создание технологии, способной передавать трафик всех существующих цифровых каналов уровня PDH(как американских Т1-ТЗ, так и европейских Е1-Е4) по высокоскоростной магистральной сети на базе волокон- но-оптических кабелей и обеспечить иерархию скоростей, продолжающую иерар­хию технологии PDHдо скорости в несколько гигабит в секунду.

В результате длительной работы ITU-Tи ETSIудалось разработать международный стандарт SDH (SynchronousDigitalHierarchy— синхронная цифровая иерархия). Кроме того, стандарт SONETбыл доработан так, чтобы аппаратура и сети SDHи SONETявлялись совместимыми и могли мультиплексировать входные потоки практически любого стандарта PDH— и американского, и европейского.

Иерархия скоростей и методы мультиплексирования

Поддерживаемая технологией SONET/SDHиерархия скоростей представлена в табл. 4.

Таблица 4. Иерархия скоростей SONET/SDH

В стандарте SDHвсе уровни скоростей (и, соответственно, форматы кадров для этих уровней) имеют общее название STM-N (SynchronousTransportModulelevelN — синхронный транспортный модуль уровня N). В технологии SONETсуществует два обозначения для уровней скоростей: STS-N (SynchronousTransportSignallevelN — синхронный транспортный сигнал уровня N), употребляемое в случае передачи данных электрическим сигналом, и OC-N (OpticalCarrierlevelN— оптоволоконная линия связи уровня N), употребляемое в случае передачи данных по волоконно-оптическому кабелю. Далее для упрощения изложения сосредоточимся на технологии SDH.

Кадры STM-Nимеют достаточно сложную структуру, позволяющую агрегировать в общий магистральный поток потоки SDHи PDHразличных скоростей, а также выполнять операции ввода-вывода без полного демультиплексирования магистрального потока.

Операции мультиплексирования и ввода-вывода выполняются при помощи виртуальных контейнеров (VirtualContainer, VC), в которых блоки данных PDHможно транспортировать через сеть SDH. Помимо блоков данных PDHв виртуальный контейнер помещается еще некоторая служебная информация, в частности заголовок пути (PathOverHead, РОН) контейнера, в котором размещается статистическая информация о процессе прохождении контейнера вдоль пути от его начальной до конечной точки (сообщения об ошибках), а также другие слу­жебные данные, например индикатор установления соединения между конечны­ми точками. В результате размер виртуального контейнера оказывается больше, чем соответствующая нагрузка в виде блоков данных PDH, которую он перено­сит. Например, виртуальный контейнер VC-12 помимо 32 байт данных потока Е-1 содержит еще 3 байта служебной информации.

В технологии SDH(рис. 67) определено несколько типов виртуальных контейнеров, предназначенных для транспортировки основных типов блоков данных PDH: VC-11 (1,5 Мбит/с), VC-12 (2 Мбит/с), VC-2 (6 Мбит/с), VC3 (34/45 Мбит/с) и VC-4 (140 Мбит/с).

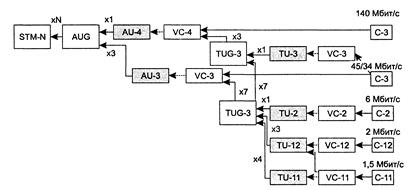

Рис. 67. Схема мультиплексирования данных в SDH

Виртуальные контейнеры являются единицей коммутации мультиплексоров SDH. В каждом мультиплексоре существует таблица соединений (называемая также таблицей кросс-соединений), в которой указано, например, что контейнер VC-12 порта Р1 соединен с контейнером VC12 порта Р5, а контейнер VC3 порта Р8 — с контейнером VC3 порта Р9. Таблицу соединений формирует администратор сети с помощью системы управления или управляющего терминала на каждом мультиплексоре так, чтобы обеспечить сквозной путь между конечными точками сети, к которым подключено пользовательское оборудование.

Для совмещения в рамках одной сети механизмов синхронной передачи кадров (STM-N) с асинхронным характером переносимых этими кадрами пользователь­ских данных PDHв технологии SDHприменяются указатели. Концепция ука­зателей — ключевая в технологии SDH, она заменяет принятое в PDHвыравни­вание скоростей асинхронных источников посредством дополнительных битов. Указатель определяет текущее положение виртуального контейнера в агригиро- ванной структуре более высокого уровня — трибутарном блоке (TributaryUnit, TU) или административном блоке (AdministrativeUnit, AU). Собственно, ос­новное отличие этйх блоков от виртуального контейнера заключается в наличии дополнительного поля указателя. С помощью этого указателя виртуальный кон­тейнер может «смещаться» в определенных пределах внутри своего трибутарного или административного блока, положение которого, в свою очередь, в кадре фиксировано. Именно благодаря системе указателей мультиплексор находит положение пользовательских данных в синхронном потоке байтов кадров STM-Nи «на лету» извлекает их оттуда, чего механизм мультиплексирования, приме­няемый в PDH, делать не позволяет.

Трибутарные блоки объединяются в группы, а те, в свою очередь, входят в ад­министративные блоки. Группа из Nадминистративных блоков (AdministrativeUnitGroup, AUG) и образует полезную нагрузку кадра STM-N. Помимо этого в кадре имеется заголовок с общей для всех блоков AUслужебной инфор­мацией. На каждом шаге преобразования к предыдущим данным добавляется несколько служебных байтов: они помогают распознать структуру блока или группы блоков и затем определить с помощью указателей начало пользова­тельских данных.

На рис. 67 структурные единицы кадра SDH, содержащие указатели, заштри­хованы, а связь между контейнерами и блоками, допускающая сдвиг данных по фазе, показана пунктиром.

Схема мультиплексирования SDHпредоставляет разнообразные возможности по объединению пользовательских потоков PDH. Например, для кадра STM-1 можно реализовать такие варианты:

• 1 поток Е-4;

• 63 потока Е-1;

• 1 поток Е-3 и 42 потока Е-1.

Другие варианты читатель может предложить сам.
