Монтаж высотных сооружений

Сооружения, имеющие значительную высоту при небольших размерах в плане, называются высотными. К ним относятся опоры линий электропередач, радиомачты, радиобашни, дымовые трубы, пилоны мостов и т.д., а также каркасы высотных зданий.

Методы монтажа высотных сооружений зависят от их веса, геометрических размеров и могут быть разделены на два вида:

1. Подъем целиком методом поворота с предварительным укрупнением конструкций на земле у мест подъема. Таким методом монтируют опоры линий электропередач, дымовые трубы, радиомачты высотой до 75м и радиобашни высотой до 100м.

2. Наращиванием в проектном положении отдельных элементов или секций, поднимаемых самоподъемным краном или мачтой (стрелой). Самоподъемный кран (или мачта) при этом перемещается вверх по мере возведения сооружения, опираясь на уже смонтированные конструкции. Этим методом собираются конструкции, вес которых и размеры слишком велики для подъема их целиком.

Однако четких границ применения того или другого метода монтажа высотных сооружений нет, рациональность каждого метода определяется местными условиями, особенностями конструктивных решений, наличием механизмов и оборудования, сроками производства работ, квалификацией монтажников и экономическим обоснованием.

При наличии мощных мобильных кранов подъем невысоких опор может производиться аналогично подъему колонн. Наиболее широкое распространение подъем методом поворота получил при монтаже рядовых опор линий электропередач. Высокие и угловые опоры высотой более 70м, имеющие значительный вес, монтируются обычно методом наращивания в проектном положении.

Метод поворота позволяет производить монтаж опор в полевых условиях, вдали от населенных пунктов. Все работы по укрупнению и выверке конструкций производятся на земле, без привлечения верхолазов и могут быть совмещены со строительными процессами.

Недостатком этого метода является необходимость применения большого количества такелажного оборудования: шевров, лебедок, блоков, канатов, траверс и т.д.

Выбор метода монтажа должен быть сделан до изготовления конструкций и разработки чертежей КМД (деталировочных чертежей), для того чтобы в конструкции были включены все узлы и детали необходимые для производства работ. К таким деталям относятся: поворотный шарнир и фасонки для крепления подъемной тяги или полиспаста.

Различают следующие способы подъема поворотом:

1. Без вспомогательных мачт полиспастами, закрепленными за поднятые ноги опоры, с дотягиванием опоры за ее верх. Метод применяется при большой базе между ногами.

2. Мачтой.

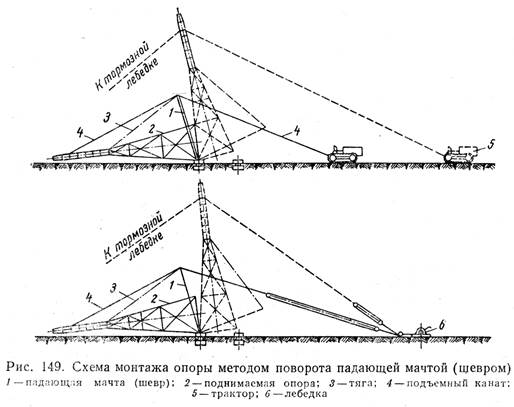

3. При помощи падающей мачты или шевра одним полиспастом.

При подъеме опор с помощью падающего шевра высота его принимается равной примерно 1/3 высоты поднимаемой опоры. Устанавливается шевр обычно на тех же фундаментах, относительно которых будет производиться поворот опоры.

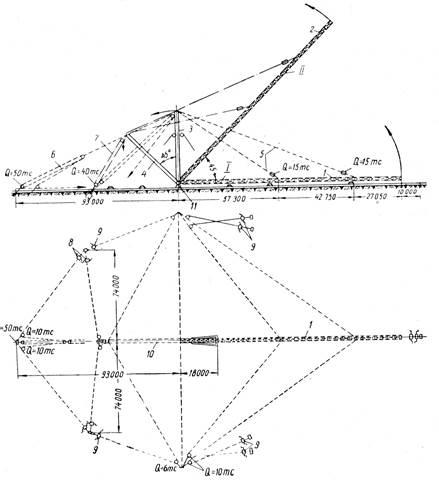

4. Мачтой или двумя мачтами до определенного угла, затем дотягивание до проектного положения вторым полиспастом

5. Безанкерным методом.

От усилия в подъемном полиспасте в ногах опоры возникают большие усилия. При недостаточной прочности ног необходимо усиление их постановкой временных распорок.
