Размерная ЭЛО

При большой удельной поверхностной мощности скорость испарения материала заготовки и давление пара возрастает на столько, что весь жидкий металл потоком пара выбрасывается из зоны обработки. Так получают глухие и сквозные отверстия различного контура.

Виды размерной ЭЛО:

· Моноимпульсная (отверстия получают за время действия одного импульса)

· Многоимпульсный режим

· Перемещение электронного луча по заготовке с заданной скоростью

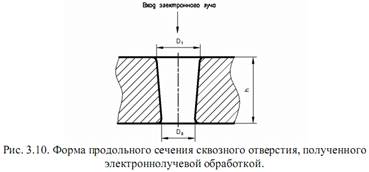

ЭЛО не зависит от механических свойств материала заготовки (твердости, прочности, пластичности) поэтому применяется для твердых материалов (алмазов, кварца, керамики, кремния и германия). Обычно применяют многоимпульсный режим с длительностью импульсов 10-3 – 10-7 с и их скважностью 10-200. Пауза между импульсами, материал в зоне обработки успевает охладится и общий нагрев заготовки мал. Профиль обработанного отверстия характеризуется скругленными кромками на входе и уменьшением диаметра по глубине (рис. 3.10). Такая форма благоприятна для алмазных волочильных фильер.

Простота перемещения электронного луча вместе с его разфокусировкой позволяет получать отверстия сложных профилей, гравировать клише для глубокой печати (рис. 3.11). Часто применяется перфорация, то есть получение множества мелких сквозных отверстий для металлических и керамических фильтров со скоростью до 105 отверстий в секунду (рис. 3.12). Высота воздействия электронного луча позволяет применять его для обработки пластмасс (рис. 3.13). ЭЛО применяется для получения фильер с отверстиями сложной формы (рис. 3.14), которые используются для производства искусственных волокон.
