КОМБИНИРОВАННЫЕ РАДИОЧАСТОТНЫЕ И КАМЕРНЫЕ ТЕЛЕВИЗИОННЫЕ КАБЕЛИ

Комбинированные радиочастотные кабели содержат от одной до шести коаксиальных пар (рис. 19.19, а), от одной до 75 силовых, сигнальных и вспомогательных жил. Внутренний проводник коаксиальных пар для повышения гибкости и стабильности изготовляют семипроволочным из медных проволок диаметром 0,26 - 0,85 мм. В кабеле КПТС-41 внутренний проводник однопроволочный из луженой медной проволоки. Большинство комбинированных и камерных кабелей изготовляют с ПЭ изоляцией, а кабели ВКР-18, ТВК-33, ТВКМ-33, ТКК-80, ТКМК-65 – с изоляцией из специальной резины и оплетают медной или луженой медной проволокой диаметром 0,15 - 0,20 мм плотностью не менее 96%.

Силовые, контрольные, сигнальные и вспомогательные жилы комбинированных кабелей изготовляют сечением 0,14; 0,35; 0,5; 1,0 и 1,5 мм2 скрученными из медных или из луженых медных проволок диаметром 0,15 - 0,85 мм. Для повышения механической прочности жилы кабелей ВРК-18, ТВК-33 и ТКВМ-33 изготовляют сталемедными с ПЭ изоляцией, обладающей малым коэффициентом трения. Вспомогательные жилы с резиновой изоляцией для повышения подвижности в кабеле оплетают синтетическим волокном (лавсан, капрон) с расцветкой, не повторяющейся в группе жил кабеля. Четыре, пять или семь изолированных жил скручивают в группы, оплетают медной или луженой медной проволокой диаметром 0,15 - 0,30 мм плотностью не менее 70%.

Коаксиальные пары и группы силовых, контрольных и сигнальных жил скручивают в кабель с заполнением промежутков между ними хлопчатобумажной или кабельной пряжей, обматывают ПЭТФ, лакотканевой или прорезиненными тканевыми лентами и оплетают медной или луженой медной проволокой диаметром 0,20 - 0,30 мм плотностью не менее 80%. Поверх экрана могут наматываться синтетические или тканевые ленты и накладываются ПЭ, ПВХ или резиновая оболочка (рис. 19.19,6).

Конструктивные данные комбинированных радиочастотных и камерных телевизионных кабелей приведены в табл. 19.25. Кабели в резиновой оболочке предназначены для работы при температуре от -40 до +50°С, в ПЭ оболочке - от -40 до +85°С, в ПВХ оболочке кабели сохраняют гибкость и необходимую механическую прочность в диапазоне температур от -25 до +50°С.

Коаксиальные пары камерных телевизионных кабелей изготовляют с семипроволочным внутренним проводником из медных или луженых медных проволок диаметром 0,42 мм с ПЭ (кабели ТКПВ и ТКПК) или резиновой изоляцией (кабель ТКПР), в оплетке медными или луженными медными проволоками (кабель ТКПР) диаметром 0,15 мм плотностью не менее 90% и в обмотке лентами из лакоткани или синтетических пленок. Вспомогательные жилы скручивают из семи медных или луженых медных проволок диаметром 0,30 мм с ПВХ, ПЭ или резиновой изоляцией. Жилу с резиновой изоляцией оплетают лавсаном или капроном для уменьшения трения между соседними жилами. Семь изолированных жил скручивают в группу, две из них счетные имеют разную расцветку. Экранированные группы оплетают медными проволоками диаметром 0,10 - 0,15 мм плотностью не менее 70%. Для облегчения скольжения групп при изгибе кабеля допускается обмотка лентой из синтетической пленки под и над оплеткой проволокой.

24-жильные кабели скручивают из трех коаксиальных пар и трех неэкранированных вспомогательных групп вокруг сердечника из хлопчатобумажной пряжи, ПЭ или ПВХ пластиката, а 31-жильные кабели скручивают вокруг экранированной группы вспомогательных жил с заполнением промежутков между элементами ПВХ жгутами или хлопчатобумажной пряжей. Скрученный кабель обматывают тканевой или пластмассовой лентой с перекрытием не менее 25% и оплетают медными или лужеными медными проволоками диаметром 0,10 - 0,15 мм плотностью не менее 70%. Поверх экрана в кабеле ТКПВ накладывают ПВХ оболочку толщиной 2 мм, в кабеле ТКПК - из ПЭ и ПВХ толщиной 1,5 и 1,6 мм, в кабеле ТКПР — из резины толщиной 2 мм. Оболочки кабелей герметичны и выдерживают внешнее давление 1 МПа.

Электрические и механические параметры комбинированных коаксиальных и камерных телевизионных кабелей приведены в табл. 19.26. Срок службы кабелей 4 года с момента поставки кабеля потребителю. Фактический срок службы кабелей определяется техническим состоянием кабеля.

Камерные кабели для передвижных и стационарных телевизионных устройств предназначены для работы в условиях нестационарной прокладки и размещения в кабельной канализации. Коаксиальные пары и вспомогательные жилы кабелей предназначены для работы при переменном напряжении до 250 В или постоянном 450 В.

Кабель ТКЦ-60 предназначен для аппаратуры телевизионных центров и передвижных станций цветного телевидения. Оболочка кабеля выдерживает внешнее радиальное гидравлическое давление 1 МПа.

Таблица 19.25. Комбинированные радиочастотные и камерные кабели

Марка Коаксиальные пары Сигнальные и контрольные жилы Экран Оболочка g, кг/км Длина, м
Число Внутренний проводник Изоляция Dк, мм Число Жила Изоляция d, мм Материал d проволоки, мм Материал Dоб, мм нормальная маломерных отрезков
ВКР-18 7*0,42 Р - 13-15 (1ст+6м)0,42 Р - - - Р 400±50
КБКЭ
КП-4В 7*0,26 П 8,5±1,0 19*0,23 П 5,0±0,3 - - В 28,1±2,0
КП-4П 7*0,26 П 8,5±1,0 19*0,23 П 5,0±0,3 - - П 28,2±2,0
7*0,32 П 3,0±0,2
КПТС-41 1*0,47 П 3,0±0,2 1*0,8 П 1,1±0,05 ОМЛ 0,30 В 17,0±2,0
1*0,51 П 0,81±0,05
МКТЦ-6/1
МКТЦ-6/2
ТВК-33 7*0,42 Р - 10-12 (4ст±3м)0,3 Р - - - Р 400±100 -
19-21 7*0,3 Р
ТВКМ-33 7*0,42 Р - 29-32 (4ст±3м)0,3 Р - - - Р 400±100 -
ТКК-80 7*0,42 Р - 24-27 7*0,42 Р - - - Р 250±30 -
48-50 7*0,30 Р - - -
ТКМК-65 7*0,42 Р - 7*0,30 Р - - - Р 450±50 -
ТКПВ-24 7*0,43 П - 7*0,30 В - ОМЛ 0,10-0,15 В 65±10 -
ТКПВ-31 7*0,43 П - 7*0,30 В - ОМГ 0,10-0,15 В 65±10 -
ТКПК-24 7*0,43 П - 7*0,30 В - ОМЛ 0,10-0,15 П или В 65±10 -
ТКПК-31 7*0,43 П - 7*0,30 В - ОМЛ 0,10-0,15 П+В 65±10 -
ТКПР-24 7*0,43 П - 7*0,30 Р - ОМЛ 0,10-0,15 Р 24,5 65±10 -
ТКЦ-31 7*0,30 П - 7*0,30 П - ОМЛ 0,2-0,3 П или В 60±10
ТКЦ-37 7*0,3 П - 7*0,3 П - ОМЛ 0,2-0,3 П или В 60±10
7*0,3 П
ТКЦ-60 0,5-0,8 П 5,0 0,8 П 0,8 ОМ 0,12-0,20 П(В) 24,5±2 60±10
0,8 П 1,8
0,8 П 1,6

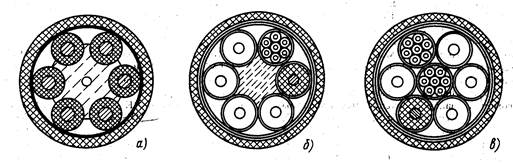

Рисунок 19.19. Схемы комбинированных кабелей: а — радиочастотного; б и в — телевизионных камерных кабелей марок ТКПВ (б) и ТКПК (в)

Таблица 19.26. Электрические и механические параметры комбинированных и камерных кабелей

Марка Z, Ом αmax, дБ/м, при f, ГГц Rиз, 106 Ом*км Uисп, кВ Знакопеременные изгибы Растягивающее усилие, Н
6,5 Коаксиальные пары Служебные жилы Коаксиальные пары Служебные жилы Число D, мм
ВКР-18 50±3 43,4 - -
КП-4В 95±9 - 39,1 - - 5Dк -
КП-4П 95±9 - 39,1 - - 5Dк -
КПТС-41 75±5 43,4 - 1; 1,5 -
ТВК-33 50±3 43,4 -
ТВКМ-33 50±3 43,4 -
ТКК-80 50±3 43,4 -
ТКМК-65 50±3 43,4 -
ТКПВ-24 50±3 30,4 47,8*
ТКПВ-31 50±3 30,4 47,8*
ТКПК-24 50±3 30,4 47,8* 10Dк
ТКПК-31 50±3 30,4 47,8* 10Dк
ТКПР-24 50±3 43,4 78,2* 8Dк
ТКЦ-31 75±5 43,4 - 10; 5
ТКЦ-37 75±5 43,4 - 10; 5
ТКЦ-60 75±5 43,4 - 10; 5 0,8 (0,3) -
* Затухание на 30 МГц.
