Gigabit Ethernet. У мережі Gigabit Ethernet застосовується така сама технологія, як і в мережі Fast Ethernet

У мережі Gigabit Ethernet застосовується така сама технологія, як і в мережі Fast Ethernet. Хоча для мережі Gigabit Ethernet визначено новий носій даних, протокол CSMA/CD і формат кадру її 10- і 100-мегабітних попередників у ній збережено. Мережа Gigabit Ethernet сумісна зі стандартами 10BASE-T і 100BASE-T, що полегшує перехід з більш повільних мереж на швидкі мережі Ethernet. Нині все більше організацій переходять на мережі 100BASE-T, тому навантаження на магістральні канали збільшується і попит на Gigabit Ethernet підвищується.

Типову мережу Gigabit Ethernet зображено на рис. 3.14. Комутатор локальної мережі забезпечує взаємодію центральних серверів і високошвидкісних комутаторів робочих груп. Кожен комутатор локальної мережі робочої групи підтримує не тільки лінії передачі зі швидкістю кілька гігабітів, призначені для взаємодії з комутатором магістральної локальної мережі та обслуговування високопродуктивних серверів робочих груп, а й 100-мегабітні лінії, призначені для обслуговування високопродуктивних абонентських систем, серверів і комутаторів локальних мереж.

Стандарт IEEE 802.3 мережі Gigabit Ethernet відповідно до передавального середовища містить такі специфікації:

1000BASE-LX. Середовищем передачі є оптоволоконний багатомодовий кабель діаметра 62,5 мкм або 50 мкм, що підтримує дуплексні лі­нії завдовжки до 550 м або одномодовий кабель діаметра 10 мкм завдовжки до 5 км. Довжини хвиль, що використовуються, містяться в діапазоні 1270-1355 нм.

1000BASE-SX. Середовищем передачі є оптоволоконний багатомодовий кабель діаметра 62,5 мкм, завдовжки до 275 м або діаметра 50 мкм, завдовжки до 550 м, що підтримує дуплексні лінії. Довжини хвиль, що використовуються, містяться в діапазоні 770–860 нм.

1000BASE-CX. Середовищем передачі є гігабітні лінії зв’язку між пристроями, розміщеними в одному приміщенні або в одному апаратному стояку, для яких використовуються мідні перемички (спеціалізовані екрановані кабелі з витих пар протяжністю не більше 25 м). Кожна лінія містить окрему екрановану виту пару, дані по якій передаються в обидва боки.

1000BASE-T. Середовищем передачі є чотири неекрановані виті пари категорії 5 для взаємодії з пристроями, що розташовані на відстані до 100 м.

Типовий приклад мережі з великою кількістю персональних комп’ютерів і абонентських систем показано на рис. 3.15.

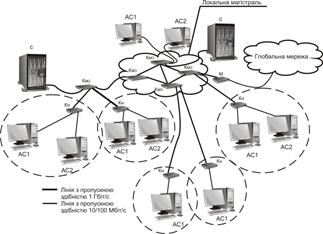

Рис. 3.15. Типова мережа організації з великою кількістю персональних комп’ютерів і абонентських систем, де: АС – абонентська система; С – сервер;
Кн – концентратор; Км₃ – комутатор третього рівня; Км₂ – комутатор другого рівня;
М – маршрутизатор

Персональні комп’ютери об’єднуються в локальну мережу каналами передачі даних, пропускна здатність яких становить 10-100 Мбіт/с, та керуються комутатором 2-го рівня. Комутатори 3-го рівня формують локальну магістраль. Здебільшого ці комутатори з’єднуються один з одним лініями, пропускна здатність яких становить 1 Гбіт/с. Сервери з’єднуються напряму з комутаторами 2-го або 3-го рівня лініями, пропускна здатність яких відповідно 1 Гбіт/с або 100 Мбіт/с. Програмний маршрутизатор забезпечує взаємодію з глобальною мережею.

Кола на рисунку відповідають окремим локальним підмережам.
