Электропитание системы охранной сигнализации

Все приборы, предназначенные для охранной сигнализации в ИСО «Орион», питаются от низковольтных источников напряжения постоянного тока. Большинство приборов адаптированы к широкому диапазону напряжения питания – от 10,2 до 28,4 В, что позволяет применять источники с номинальным выходным напряжением 12 В, или 24 В. Особое место в системе охранной сигнализации может занимать персональный компьютер с АРМ дежурного оператора. Он, как правило, питается от сети переменного тока и его электроснабжение обеспечивается источниками типа UPS.

Распределенное размещение оборудования по большому объекту, которое легко реализуется в ИСО «Орион», требует обеспечения питания приборов в местах их установки. С учетом широкого диапазона напряжений питания можно, при необходимости, размещать источники питания с выходным напряжением 24 В на удалении от приборов-потребителей, даже с учетом значительного падения напряжения на проводах. Однако наиболее удобным в этом плане представляется обеспечение питания в адресной системе охранной сигнализации на основе контроллера С2000-КДЛ. В данном случае от источника питаются только пульт С2000M, контроллер С2000-КДЛ и релейный модуль С2000-СП2 исп.02 (в случае использования световых и звуковых оповещателей). При этом адресные приборы, подключенные к сигнальной двухпроводной линии связи контроллера С2000-КДЛ, будут получать питание по этой линии.

В зависимости от размера объекта, для электропитания системы охранной сигнализации может потребоваться от одного ИЭ до нескольких десятков источников питания. На больших, распределенных по территории объектах, расчет схемы электропитания сводится к выбору между использованием маломощных источников питания с короткими отрезками кабелей питания и использованием меньшего количества мощных источников, с прокладкой множества кабелей питания до приборов. Для упрощения этой задачи имеется широкая номенклатура источников питания для охранной сигнализации с разным выходным напряжением и током нагрузки: РИП-12 исп.01, РИП-12 исп.03, РИП-12-2/7М1, РИП-12-2/7М2, РИП-12 исп.05, РИП-12В-1А «Protection 2», РИП-24 исп.01, РИП-24-1/7М2, РИП-24-1/7М4.

Как правило, все устройства и приборы, входящие в состав охранной сигнализации, принято относить к первой категории электроприемников. Значит, при установке охранной сигнализации необходимо реализовать систему бесперебойного электропитания. Если на объекте имеются два независимых ввода высоковольтного питания, или возможность использовать дизель-генератор, то можно разработать и применить схему автоматического ввода резерва (АВР). При отсутствии такой возможности бесперебойное питание вынужденно компенсируется резервированным электропитанием с использованием источников со встроенным или внешним низковольтным аккумулятором. В соответствии с РД 78.143-92 емкость аккумулятора подбирается из расчета вычисленного тока потребления всех (или группы) устройств охранной сигнализации с учетом обеспечения их работы на резервном питании в течение суток в дежурном режиме и в течение трех часов — в режиме тревоги.

Для увеличения времени работы РИП в резервном режиме к РИП-12 исп.01, РИП-12 исп.05, РИП-24 исп.01 можно подключить дополнительные аккумуляторы (2 шт.) емкостью 17А•ч устанавливаемые в Бокс 2х17Ач-12В или Бокс 2х17Ач-24В. Данные устройства представляют собой металлические корпуса с встроенными элементами защиты от перегрузок по току и переполюсовки аккумуляторов.

На некоторых объектах, где предъявляются особые требования к надежности работы охранной сигнализации, может потребоваться постоянный мониторинг параметров электропитания этой системы. Эти задачи можно решить, если вместо обычного РИП применить РИП-12 RS. РИП-12 RS в процессе работы (постоянно) проводит измерения напряжения в сети, напряжения на аккумуляторе, выходного напряжения и выходного тока и передает измеренные значения (по запросу) на пульт С2000M или АРМ «Орион Про». В этом случае, без прокладки дополнительных проводов для мониторинга, на пульте С2000M или компьютере с АРМ «Орион Про» можно получить сообщения: «Авария сети», «Перегрузка источника питания», «Неисправность зарядного устройства», Неисправность источника питания», «Неисправность батареи», «Взлом корпуса источника», «Отключение выходного напряжения».

Обычно сетевое электроснабжение охранной сигнализации осуществляется от щита дежурного освещения с любой свободной группы контактов. При его отсутствии монтируется отдельный щит электропитания. Такой щит принято устанавливать в помещении поста охраны, или вне охраняемого помещения, в запираемом и контролируемом на открывание металлическом шкафу. Упростить эту задачу может применение ШПС — конструктивного шкафа, в котором можно разместить до 5 приборов ИСО «Орион» типа С2000-КДЛ, С2000-4 и др, с корпусами для монтажа на DIN- рейку.

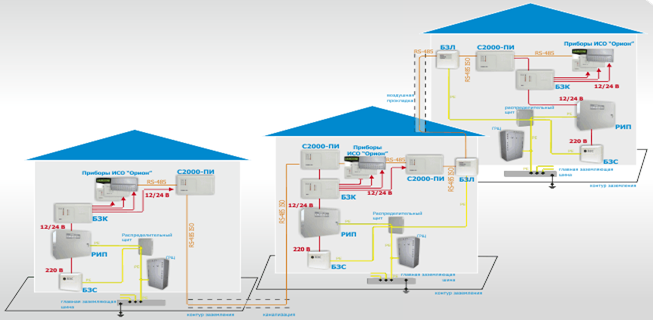

На промышленных объектах возможны периодические (день-ночь) колебания напряжения от 160 до 260 В с кратковременными повышениями до 300 В. Еще большей угрозой являются перенапряжения, возникающие при грозовых разрядах. Это может стать причиной выхода из строя оборудования на охраняемом объекте. При проектировании схемы электропитания целесообразно придерживаться следующих рекомендаций:

1. Должны быть учтены требования ГОСТ Р 50571:

o ГОСТ Р 50571.19-2000. Электроустановки зданий. Часть 4. ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ. Глава 44. Защита от перенапряжений. Раздел 443. Защита электроустановок от грозовых разрядов и коммутационных перенапряжений.

o ГОСТ Р 50571.20-2000. Электроустановки зданий. Часть 4. ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ. Глава 44. Защита от перенапряжений. Раздел 444. Защита электроустановок от перенапряжений, вызванных электромагнитными воздействиями.

o ГОСТ Р 50571.21-2000. Электроустановки зданий. Часть 5. ВЫБОР И МОНТАЖ ЭЛЕКТРООБОРУДОВАНИЯ. Раздел 548. Заземляющие устройства и системы уравнивания электрических потенциалов в электроустановках, содержащих оборудование обработки информации.

2. При отсутствии в схеме электроснабжения объекта устройств защиты от импульсных перенапряжений (УЗИП), а так же в качестве дополнительного уровня защиты рекомендуется устанавливать блоки защитные сетевые «БЗС», располагая их непосредственно около сетевых вводов резервированных источников питания.

3. Предпочтительнее для резервированного питания оборудования использовать источники питания РИП-12 или РИП-24. Данные источники характеризуются повышенной устойчивостью к внешним воздействиям перенапряжений, перегрузкам по выходу, а также производят постоянный контроль цепей резервного источника питания.

4. Для распределения тока нагрузки, подавления взаимных помех между несколькими устройствами-потребителями и защиты от перегрузок по каждому из 8 каналов рекомендуется применять блоки защитные коммутационные БЗК исп.01, исп.02.
