П.1. Конструкция механического разъемного соединителя

Общий вид конструкции оптического разъема SC фирмы 3М представлен на рис. П.1.

Рис. П.1. Конструкция разъема SC фирмы 3М

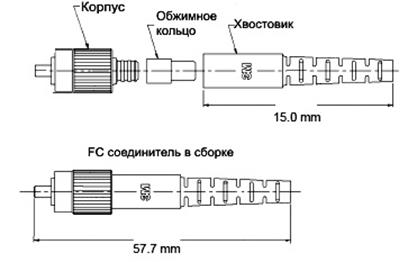

Общий вид конструкции оптического разъема FC фирмы 3М представлен на рис. П.2.

Рис. П.2. Конструкция разъема FC фирмы 3М

П.2. Порядок подготовки и сборки механического разъема FC/PC фирмы 3М

Комплект оптического разъема FC фирмы 3М содержит следующие элементы (рисунок П.3.): корпус (А), хвостовик (В), адаптер (С), обжимное кольцо (D).

Рис. П.3.

1. Вставьте разъем в держатель и совместите ключ на разъеме с ключом на держателе (рис. П.4.).

2. Установите разъем в нагреватель на 1 минуту (П.5.).

Рис. П.4.	Рис. П.5.

3. Надвиньте хвостовик разъема, адаптер и обжимное кольцо на ОВ (рис. П.6.).

4. Снимите стриппером оболочку ОВ на расстоянии 14-16 мм от его конца (рис. П.7.).

Рис. П.6.	Рис. П.7.
Рис. П.8.	Рис. П.9.

5. Протрите очищенный участок ОВ салфеткой, смоченной спиртом (рис. П.8.).

6. Вставьте ОВ внутрь разъема (рис. П.9.).

7. Сожмите обжимное кольцо при помощи клещей (рис. П.10.).

8. Извлеките разъем из держателя не касаясь выступающего конца ОВ (рис. П.11.).

Рис. П.10.	Рис. П.11.

9. Сколите ОВ у основания наконечника, оставив небольшой выступающий участок (рис. П.12.).

10. Выполните легкую полировку ОВ, выполняя круговые движения соединителем по пленке 2 мкм (рис. П.13.).

Рис. П.12.	Рис. П.13.

11. Захватите разъем и с легким давлением перемещайте его, как показано на рис. П.14, совершая одно или два движения в секунду.

12. После полировки очистите торец наконечника салфеткой смоченной в спирте. Установите хвостовик в разъем и наденьте предохранительный колпачок (рис. П.15.).

Рис. П.14.	Рис. П.15.
