Отсечки на линиях с двусторонним питанием
Для определения тока срабатывания отсечек необходимо определить токи IКЗ(В)отG1 и IКЗ(А)отG2.

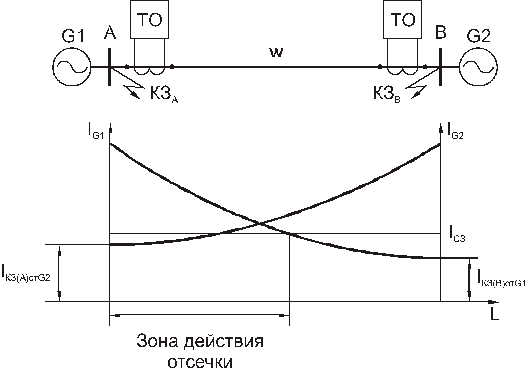

Рис. 5.5.1
Ток срабатывания защиты вычисляется по наибольшему из этих токов:
IСЗ=kНIК(макс). (5.4)
Во избежание неправильной работы отсечки при качаниях её ток срабатывания должен отстраиваться и от токов качания Iкач:
IСЗ³kНIкач.макс, (5.5)
где kН – коэффициент надежности, kН = 1,2...1,3;
(5.6)
где Е – ЭДС генераторов А и В, ЕА=ЕВ=Е=1,05UГЕН;
XAB – суммарное сопротивление от генератора А до В: XGA+XGB+XC;
– сверхпереходное сопротивление генераторов;
XC – сумма сопротивлений всех остальных элементов, включенных между шинами генераторов.
Ток срабатывания выбирается по большему из двух значений (5.4) и (5.5).
