Типы кранов

■ ГОСТ 27553-87 (ИСО 4301/1-85).Настоящий стандарт распространяется на стреловые самоходные краны и устанавливает классификацию кранов и соответствующих крановых механизмов на основе числа рабочих циклов, выполняемых в течение ожидаемого срока службы стрелового самоходного крана или механизма, и коэффициента распределения нагрузки, характеризующего номинальный режим нагружения.

Для отечественного мостостроения характерно создание и широкое применение наряду с общестроительными кранами различных грузоподъемных кранов специального назначения. Это объясняется особенностями технологии мостовых работ и неблагоприятными условиями для применения в ряде случаев общестроительных кранов.

В данном разделе приводятся дополнительные сведения о грузоподъемных машинах специального назначения, которые обычно малодоступны студентам.

По области применения и эксплуатационным условиям краны для строительства мостов можно разделить на три группы.

Первую группусоставляют стреловые самоходные полноповоротные краны общего назначения на спец.шасси, автомобильном, пневмоколесном, гусеничном и железнодорожном ходу. В отдельных случаях используют также башенные краны (приставные, самоподъемные и передвижные). Краны этой группы применяют наиболее широко. Их особенности - автономность работы, быстрота и низкая трудоемкость приведения из транспортного в рабочее положение, но сравнительно высокая стоимость.

Во вторую группу входят специализированные универсальные краны: козловые и жестконогие деррик-краны. Их отличительные особенности: более узкая область применения, питание двигателей от внешних источников, меньшая стоимость, но и повышенные трудозатраты, а также стоимость приведения в рабочее положение.

Третья группа - специальные краны, предназначенные для производства работ в особых условиях. К ним относятся консольные, консольно-шлюзовые и кабельные краны, специальные монтажные агрегаты.

Особую группусоставляют плавучие краны - непременный атрибут строительства любого большого моста. Сюда же можно отнести краны на самоподъемных платформах и некоторые другие.

Рис.5. Общая классификация строительных кранов.

Рис.6. Классификация стреловых самоходных кранов

по виду ходового устройства.

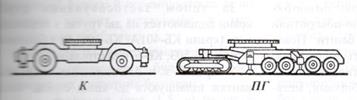

Рис.7. Схемы ходовых устройств стреловых самоходных кранов:

Г – гусеничного; ГУ – гусеничного уширенного; П – пневмоколёсного;

Ш – на шасси автомобильного типа; Ав – автомобильного; Тр – тракторного;

Пр – прицепного; К - короткобазового; ПГ – пневмоколёсно-гусеничного.

Рис.8. Классификация стреловых самоходных кранов по типу привода.
