Автомобильных кранов.
| Показники | КС-4561А | КС-3562А | КС-4571 |
| Вантажність, т. | |||
| Базовий автомобіль | КрАЗ-257К | МАЗ-500А | КрАЗ-250К |
| Привід | електричний. | гідравлічний | |
| Довжина основної стріли | 9,75; 15,75, 21,75. | ||
| Найбільша висота підйому гака, м. | 10, 16,3, 22. | ||
| Швидкість обертання, об/хв. | 0,34-1,0 | 0,1-1,6 | 1,6 |
| Транспортна швидкість, км. | |||
| Маса крана, т. | 22,5 | 14,3 | 24,3 |

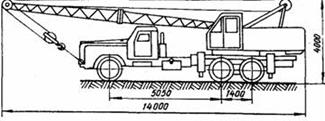

Рис.12. Кран КС-4561А.
Таблица 3
Технические характеристики автомобильного кранаКС-4561А
Длина стрелы, м 10
Грузоподъемность, т, при вылете
наименьшем 16/4,4
наибольшем 2,1/1
при передвижении с грузом 4,4
Вылет, м:
наименьший 3,75
наибольший 10
Высота подъема, м, при вылете:
наименьшем 10
наибольшем 4,5
Скорость подъема, 10-2 м/с 4,5-12,0
Скорость передвижения крана, км/ч:
рабочая 5
транспортная 50
Частота вращения, мин-1 0,3-1,5
Шасси автомобиля КрАЗ257К
Мощность силовой установки автомобиля, кВт 177
Колея колес, м:
передних 1,95
задних 1,92
Расстояние между выносными опорами, м:
вдоль продольной оси 3,4
поперек продольной оси 4,4
Габаритные размеры
в транспортном положении, м:
длина 14,02
ширина 2,5
высота 3,8
Нагрузка на ось, кН:
переднюю 41
заднюю 93
Масса крана в рабочем состоянии, т 22,7
Таблица 4
Технические характеристики наиболее широко
