Стаканчиковый

1.

2. Угольный стержень

3. Материал пропитанный пастой из MnO₂

4. Электролит NH₄Cl

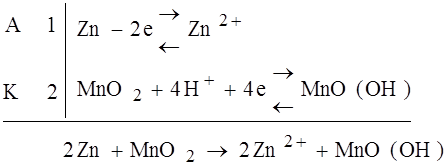

При разомкнутой цепи на электродах равновесие следующее

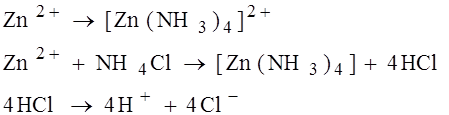

Катионы цинка связываются электролитом

Галетный. Отличие: отсутствует угольный электрод, что позволяет монтировать батареи значительно компактнее.

1-биполярный проводящий слой;

2-цинковый электрод;

3-хлорвиниловый корпус;

4-паста-электролит;

5-бумажная прокладка;

6-положительный электрод (MnO₂);

Пуговичный. Отличие: самый компактный и упрощённый вид батареи.

1-оболочка из металла;

2-положительный электрод (MnO₂);

3-сепаратор с щелочным электролитом;

4-цинковый электрод;

5-изолятор
