Тиристоры. Тиристор – полупроводниковый прибор с несколькими чередующимися слоями n-p проводимости, чаще четырехслойной структуры p-n-p-n

Тиристор – полупроводниковый прибор с несколькими чередующимися слоями n-p проводимости, чаще четырехслойной структуры p-n-p-n. Тиристоры предназначены для ключевого управления электрическими сигналами в режиме открыт-закрыт (управляемый диод).

Название тиристора - от греческого слова thyra (тира), что означает "дверь" или "вход".

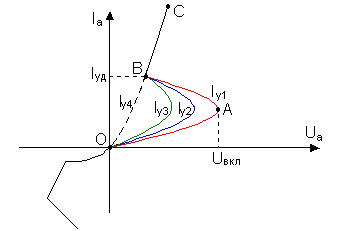

Вольтамперная характеристика тиристора.

+

VS1

У - управляющий электрод

Выше приведено схемное обозначение управляемого тиристора (триодный тиристор, тринистор). На практике при употреблении термина "тиристор" подразумевается именно этот элемент.

При положительной полярности: - участок ОА – тиристор закрыт.

- называется напряжением включения. Как только напряжение достигает значения, оно лавинообразно снижается – участок АВ

Способ управления повышением напряжения до не рекомендуется (тиристор открывается только один раз)

Чем больший ток подан на управляющий электрод, тем «колено ОАВ» меньше.

Если , (I _у4 = I _{упр опт} - управляющий ток отпирания), то ВАХ тиристора совпадет с ВАХ диода.

Когда тиристор вышел на рабочий участок ВС, можно отключить ток управления. Чтобы закрыть тиристор необходимо снизить анодный ток до тока удержания на достаточное время (время удержания). При смене полярности тока тиристор закрывается.

Тиристоры бывают двух видов:

1. Не запираемые – это тиристоры, управляемые при подачи напряжения и тока на управляемый электрод.
2. Запираемые – их исходное состояние – открыт. Чтобы закрыть запираемый тиристор необходимо подать ток обратной полярности относительно большой величины.

Изменяя угол α, можно регулировать среднее напряжение на нагрузке, чем больше α, тем меньше среднее напряжение на нагрузке.

Симметричные тиристоры или симисторы – это два тиристора включенных встречно - параллельно.

Слева дано обозначение неуправляемого тиристора (динистора). Он открывается при приложении между анодом и катодом напряжения больше
