Типы и тактико-технические характеристики ручных и лафетных пожарных стволов.
СТВОЛ ПОЖАРНЫЙ РУЧНОЙ КОМБИНИРОВАННЫЙ С52 RAMBOJET- 02 («Рамбоджет»)
Комбинированный пожарный ствол С52 Rambojet-02 с трехступенчатой ручной регулировкой расхода предназначен для формирования и направления сплошной или распылённой (с изменяющимся углом факела) струи воды, а также при установке твердого картриджа «PYROCOOL» вставленного в тубус ствола - раствора огнетушащего поверхностно-активного вещества (ПАВ).
Универсальность изделия обусловлена наличием в средней части ствола цилиндрического тубуса из алюминиевого сплава, который служит для закладки в него твердого картриджа ПАВ «PYROCOOL».
Показатели назначения ствола:
| Длина, ширина, высота | 590 мм, 115 мм, 270мм |
| Вес | 2,75 кг |
| Расход воды (сплошная струя) | 225 л/мин (3,75 л/с), при давлении 5 атм. 260 л/мин (4,3 л/с). при давлении 7 атм. |
| Расход воды (с картриджем) | 215 л/мин (3,58 л/с), при давлении 5 атм. 250 л/мин (4,17 л/с), при давлении 7 атм. |
| Дальность сплошной струи воды Дальность распылённой струи воды | 25 м / 30 м (при 5 атм./ 7 атм.) 7 м / 12 м (при 5атм / 7 атм) |
Ствол-распылитель высокого давления
с катушкой рукавной
СРВДК-2/400-60
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Cтвол-распылитель СРВДК-2/400-60 предназначен для формирования и направления сплошной или мелкораспыленной струи воды и воздушно-механической пены низкой кратности.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| · Номинальное рабочее давление на входе в катушку, кгс/см2 | |
| · Максимальная дальность струй при давлении на входе ствола 3атм., м : | |
| - сплошной водной струи | не менее 25 |
| - распыленной водной струи | не менее 16 |
| - пенной струи | не менее 18 |
| · Расход воды при давлении на входе ствола 3атм, л/с | 2,0 – 0,2 |
| · Производительность по образованию воздушно-механической пены, м3/мин. | не менее 1,2 |
| · Длина напорного рукава, м | 60 – 5 |
| · Длина ствола без пенного насадка / с пенным насадком, мм | 360 / 800 |
| · Габаритные размеры катушки: длина / наружный диаметр барабана, мм | 800 / 500 |
| · Масса ствола без пенного насадка / с пенным насадком, мм | не более 2,2 / 2,8 |
| · Масса катушки с рукавом (сухая), кг | не более 70 |
РУЧНОЙ СТВОЛ «Dual - Force» (ДУАЛ-ФОРСЕ).
Dual-Force - ствол пожарный ручной, автоматического типа, с ручным управлением предназначен для подачи воды или пены при тушении пожаров.
| DUAL-FORCE-RU HDL-2VPGI | рукавный вход ГР-50 |
| Рабочее / пониженное давление, атм | 6 / 3 |
| Производительность при 5 атм., л/с | 6,0-15,8 |
| Производительность при 3 атм., л/с | 6,0-14,1 |
| Дальность подачи водяной струи*, м | до 46 |
| Вес, кг | 3,2 |
| DUAL-FORCE-RU HD-2VPGI | рукавный вход ГР-50 |
| Рабочее / пониженное давление, атм. | 7 / 5 |
| Производительность при 7 атм., л/с | 6,0-19,1 |
| Производительность при 5 атм., л/с | 6,0-14,1 |
| Дальность подачи водяной струи*, м | до 50 |
| Вес, кг | 3,2 |
| DUAL-FORCE-RU HDL-3VPGI | рукавный вход ГР-80 |
| Рабочее / пониженное давление, атм. | 6 / 3 |
| Производительность при 5 атм., л/с | 6,0-15,8 |
| Производительность при 3 атм., л/с | 6,0-14,1 |
| Дальность подачи водяной струи*, м | до 46 |
| Вес, кг | 3,5 |
| DUAL-FORCE-RU HD-3VPGI | рукавный вход ГР-80 |
| Рабочее / пониженное давление, атм. | 7 / 5 |
| Производительность при 7 атм., л/с | 6,0-19,1 |
| Производительность при 5 атм., л/с | 6,0-14,1 |
| Дальность подачи водяной струи*, м | до 50 |
| Вес, кг | 3,5 |

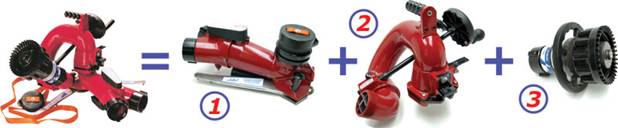

Переносной лафетный ствол «Blitzfire OSC» («Блитцфаер»)
Переносной лафетный ствол BLITZFIRE-RU (БЛИЦФАЙЕР) с автоматическим стволом-насадкой MAX-FORCE (МАКС-ФОРС) предназначен для подачи воды и огнетушащей пены для целей пожаротушения.
Может работать без непосредственного участия оператора после его включения
Основные технические характеристики:
| Расход воды при давлении 7 (4) атм., л/с | 6,5-33,5 (6,5-33,5) |
| Дальность подачи водяной струи*, м | до 63 |
| Угол подъема струи в вертикальной плоскости, град. | 10-50 |
*При подаче пенного раствора дальность струи уменьшается на 10%.
ПЕРЕНОСНОЙ ЛАФЕТНЫЙ СТВОЛ CROSSFIRE-RU (КРОССФАЙЕР)
Переносной лафетный ствол CROSSFIRE-RU (КРОССФАЙЕР) позволяет изменять конфигурацию подаваемой струи от сплошной (компактной) до распыленной (защитный экран).
Основные технические характеристики:
| Рабочее давление, атм | 7-12 |
| Производительность, л/с | от 9 до 80 (4680 л/мин) |
| Дальность подачи водяной струи*, м | до 70 |
| Угол поворота в горизонтальной плоскости | 250° |
| Угол подъема струи в вертикальной плоскости | 35-85° |
| Вес, кг |
Лафетный ствол ЛС-С40У
Номинальное давление, 6 атм.
Рабочее давление, атм. 4 - 8
Расход при давлении 6 атм.
• воды, л/c 40
• раствора пенообразователя, л/с 40
Производительность по формируемой распыленной массе на выходе из насадка, л/с 400
Кратность пены 7
Диаметр резьбы насадка G 2-1/2"
Дальность струи, при давлении 6 атм.:
• распыленной прямой, м 60
• распыленной, с факелом 30°, м 35
• пенной прямой, м 54
|
