Регуляторы. Регуляторы предназначены для суммирования задающего сигнала и сигналов обратной связи, а также для формирования статических и динамических характеристик

Регуляторы предназначены для суммирования задающего сигнала и сигналов обратной связи, а также для формирования статических и динамических характеристик замкнутой системы.

Регуляторы строятся на операционных усилителях (ОУ) в интегральном исполнении. ОУ имеет пять основных выводов (см. рисунок 3.51):

- два для входных сигналов;

- один выходной;

- два для подключения к источнику питания.

При работе в линейном режиме DUвх = Uвх(–) – Uвх(+) »0. При напряжении питания ±15В напряжение насыщения Uнас = ±13В (см. рисунок 3.52).

Рисунок 3.51 Рисунок 3.52



.

Пример – пусть Коу = 26000 (10000 £ Коу £ 100000)

1мВ – перевод ОУ с одного уровня на другой.

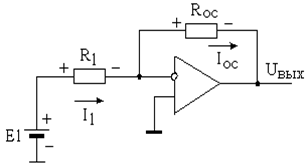

а) б) Рисунок 3.53
