Вентили подачи газов и дозиметры

Газовая смесь непрерывно поступает из наркозно­го аппарата в дыхательный контур. Скорость потока зависит от положения вентилей подачи газаи измеряется дозиметрами.

Поворот рукоятки вентиля подачи против часо­вой стрелки вызывает перемещение штифта по резьбе, что позволяет газу проходить через вентиль (рис. 4-4). Стопоры, установленные в крайних поло­жениях, препятствуют повреждению вентиля. Ха­рактерный профиль и цветовая маркировка ручек вентилей снижают вероятность ошибочной непред­намеренной подачи или отключения газа (рис. 4-5).

На наркозных аппаратах установлены дози­метры постоянного давления и переменного сечения. В просвете измерительной трубки кони­ческого сечения (типа Thorpe) находится индика­торный поплавок, который поддерживается на весу потоком газа. В нижней части трубки, где диа­метр трубки наименьший, даже поступление газа с небольшой скоростью создает давление под по­плавком, достаточное, чтобы поднять его. По мере того как поплавок поднимается, диаметр трубки увеличивается, пропуская все больший поток газа вокруг поплавка. Подъем продолжается до тех пор, пока разница давления между верхушкой и осно­ванием поплавка позволяет поддерживать его на весу. Если поток увеличивается, давление под поплавком возрастает и он смещается выше в просвете трубки до нового состояния равновесия между разницей в давлении и весом. Разница давления зависит только от веса и поперечного сечения поплав­ка и не зависит от скорости потока газа или положения поплавка в трубке. Иными словами, чем выше находится поплавок, тем шире сечение труб­ки и тем больший поток газа требуется для поддер­жания постоянной разницы давления.

Дозиметры калиброваны под соответствующие газы, потому что скорость потока через сужения за­висит от вязкости газа при малых ламинарных пото­ках или его плотности — при высоких турбулентных. Благодаря особенностям конструкции поплавок по­стоянно вращается в потоке и самоцентруется, что снижает эффект его трения о стенки трубки. Внут­ренняя поверхность трубки покрыта токопроводя-щим веществом и заземлена, что уменьшает накоп­ление статического электричества. Нарушения работы дозиметров связаны с попаданием грязи внутрь измерительной трубки, нестрого вертикаль­ной ориентацией, а также "залипанием" или закли­ниванием поплавка в верхней части трубки.

При утечках кислорода из дозиметра, а также на участке между дозиметром и выходным пат­рубком подачи свежей дыхательной смеси к больно­му будет поступать смесь с пониженным содержа­нием кислорода. Чтобы снизить риск гипоксии, дозиметры кислорода следует размещать ближе к патрубку подачи смеси, чем дозиметры всех ос­тальных медицинских газов. Не все дозиметры яв­ляются устройствами постоянного давления. Адаптированный манометр Bourdon обычно ис­пользуют для измерения скорости потока из от­дельного газового баллона. Это устройство изме­ряет снижение давления при прохождении газа через калиброванное отверстие постоянного сече­ния (дюзу): давление снижается пропорционально квадрату скорости потока. Дозиметры постоянно­го сечения (дюзные дозиметры)дают ошибочные значения при низком потоке или окклюзии.

Рис. 4-3.Система обеспечения безопасности при сниже­нии давления кислорода: давление в кислородной магист­рали определяет подачу газа по сопряженной линии. Сте­пень безопасности системы ограничена. Например, сис­тема будет пропускать гипоксическую смесь в следующих случаях: если газовый поток ошибочно формируется с не­достаточным содержанием кислорода; при неправильной регулировке вентиля подачи кислорода; при ошибочной подаче в кислородную линию другого газа

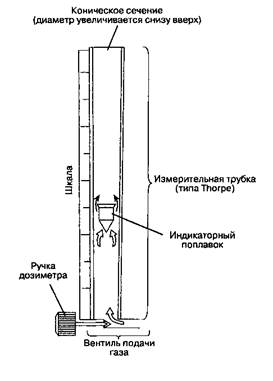

Рис. 4-4. Дозиметр постоянного давления и Рис. 4-5.Характерный профиль ручки кислородного вентиля

конического сечения (типа Thorpe) снижает вероятность ошибки при манипуляциях
