Основные тождества алгебры Буля



1. X*0 = 0



Разомкнутый контакт эквивалентен логическому 0, замкнутый – 1.



Рис.10.11. Эквивалентная электрическая схема тождества X*0 = 0



2. X*1 = X



Рис.10.12. Эквивалентная электрическая схема X*1 = X



3. X + 0 = X

Рис.10.13. Эквивалентная электрическая схема X + 0 = X



4. X + 1 = 1

5.

6.

7. X * X = X

8. X + X = X

9. X1*(X2 + X3) = X1*X2 + X1*X3

10. X1 + X1*X2 = X1

11.

12.



Доказательство 11 – го тождества с помощью таблиц истинности.





Таблица 10.9. Таблица доказательства тождества 11.



X1 X2 Y



X1 X2 Y



10.4 Представление логических элементов на основе базовых (на примере логического элемента «И – НЕ»)



Элемент «НЕ»:



Рис.10.14. Элемент «НЕ»



Схемотехническая реализация элемента «И – НЕ» такова, что свободный вход воспринимается, как логическая единица, т.е. в принципе необязательно соединять оба входа.



Рис.10.15. Элемент «НЕ»



Элемент «И»





Рис.10.16. Элемент «И»



Элемент «ИЛИ» - реализуется на основе правила Шеннона де Моргана.



Рис.10.17. Элемент «ИЛИ»

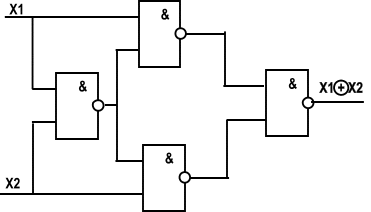

Элемент «исключающее ИЛИ»





Рис.10.18. Элемент «исключающее ИЛИ»

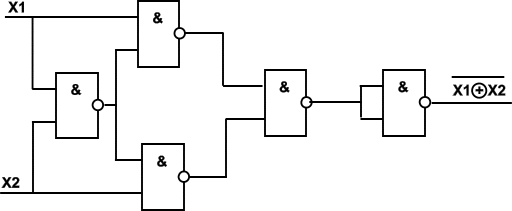

Элемент «исключающее ИЛИ – НЕ»





Рис.10.19. Элемент «исключающее ИЛИ – НЕ»
