Природных вод

Для наглядного изображения результатов анализа воды исполь-зуют различные формы.

М.Г. Курлов предложил изображать анализ воды в виде псевдодроби. Перед дробью пишут букву М с индексом, равным содержанию сухого остатка (в г/л или сумме миллиграмм-эквивален­тов). В числителе дроби пишут анионы в убывающем порядке, с индексом, равным содержанию данного иона в воде (в процент-эквивалентах), а в знаменателе в таком же порядке – катионы. При этом ионы, содержащиеся в количестве менее 5%, в формуле не указываются. После дроби приписывается температура воды (в ºС) и дебит (в л/с). Например,

М₃₅ = Cl^–₂₀ (HCO₃)^–₁₈ (SO₄^2–)₄ / Na⁺₃₀ Ca²⁺₁₂ Mg²⁺₈ · t₁₄ Д₀.

Для изображения результатов химического анализа воды на гидрогеологических картах и геологических разрезах часто исполь-зуют различные графические способы. Наиболее распространенными являются столбчатые прямоугольные и треугольные диаграммы.

Столбчатые прямоугольные диаграммы. Для построения столб-чатой диаграммы в соответствующем масштабе вычерчивается прямо-угольник, который делят на две равные половины по длинной стороне. С левой стороны в масштабе откладывают в процент-эквивалентах катионы (K, Na, Ca, Mg), а с правой точно так же – содержание анионов в порядке убывающего их количества. Под диаграммой записывается общая минерализация воды (рис. 19).

Треугольные диаграммы. Для графического изображения хими-ческого анализа воды с учетом раздельного содержания катионов и анионов пользуютсятреугольниками Фере, изображенными на рис. 20. Один из прямоугольников служит для изображения анионов, другой – катионов.

Рис. 19. Столбчатая прямоугольная форма диаграмм

.

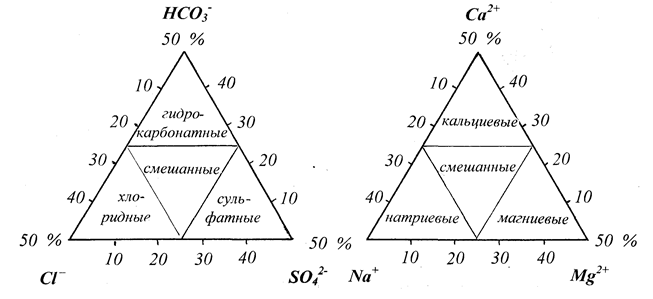

Рис. 20. Треугольная форма диаграмм (анионы и катионы)

В каждом треугольнике на основании величин в процент-эквивалентах содержания ионов отмечается точка, характеризующая данный состав воды на графике. Для этого отсчитывают по стороне треугольника показания одного из ионов и проводят в направлении следующей стороны прямую линию, параллельную третьей стороне. Так же проводят прямую и на следующей стороне треугольника. Пересечение линий дает положение точки, определяющей состав воды.
