Районы распространения четвертичных отложений
| Четвертичные отложения | Индекс | Район распространения |
| Аллювиальные | Q4 al | Долина р. Оша |
Задание 4. Определить территории с горизонтальным, наклонным и складчатым залеганием горных пород.
Для выполнения задания необходимо тщательно изучить на гео-логической карте пространственное выделение пород различного возраста на участке исследования карты. Ознакомиться с характером рельефа на этой территории и записать все результаты в рабочую тетрадь, сделав в ней схематические рисунки горизонтального, наклон-ного и складчатого залегания пластов горных пород. При выполнении задания целесообразно руководствоваться следующими теоретически-ми положениями.
Под горизонтальным залеганием подразумевается такое залегание слоев, когда поверхности напластований параллельны и совпадают с горизонтальной плоскостью. Идеальные горизонтальные поверхности в природе встречаются редко. На практике к горизонтальному залеганию относят такое залегание, когда углы наклона слоев не превышают 1–2º. Такие, залегающие горизонтально или с небольшим наклонением (менее 2º) породы покрывают огромные территории европейской части России, Западной Сибири и других областей.
При горизонтальном залегании каждый вышезалегающий слой является более молодым по сравнению с нижележащим и имеет большие абсолютные отметки кровли. Это позволяет легко читать карту. На геологической карте с горизонталями истинная мощность слоя определяется по разности абсолютных отметок кровли и подошвы.
Наклонное (или моноклинальное) залегание является первичной формой нарушенного залегания, образуется вследствии тектонических движений, сил тяжести и других факторов и выражается в изменении первоначального горизонтального положения слоев. Одни нарушения распространены на обширных территориях, другие имеют местное значение и связаны с движением ледников, оползней и карстовыми процессами.
Наклонное залегание – это залегание, при котором слои наклонены в одну сторону и под одним углом (более 2º). Наклонные структуры часто хорошо выражены в рельефе и образуют моноклинальные гряды, долины и куэсты (куэста – ассимметричная гора, имеющая бровку, уступ, склон и поверхность, наклоненную в сторону падения пластов).
При наклонном залегании в отличие от горизонтального иногда наблюдается обратная стратиграфическая последовательность – более молодые слои лежат под более древними.
Складчатое залегание образуется при пластичных деформациях горных пород. Складкой называется волнообразный изгиб слоев гор-ных пород, который может иметь любое положение в пространстве. Принято выделять следующие элементы складок (рис. 21):
– осевая плоскость – воображаемая поверхность, делящая складку пополам в месте перегиба слоев;
– ось складки – линия пересечения осевой поверхности с поверхностью земли;
Рис. 21. Элементы складок:
1 – осевая плоскость; 2 – шарнир; 3 – замок; 4 – крыло
– крылья – сходящиеся в своде или мульде боковые участки изог-нутого слоя, определяющие границы распространения складки;
– замок (свод) – место перегиба слоев в антиклинальных складках;
– мульда (от нем. Mulda – корыто) – место перегиба слоев в синкли-нальных складках;
– ядро – внутренняя часть складки, прилегающая к осевой поверх-ности;
– шарнир – линия пересечения осевой поверхности с поверхностью кровли или подошвы.
Синклинальная складка обращена выпуклостью вниз. В синклинальных складках в ядре находятся более молодые породы.
Антиклинальная складка обращена выпуклостью вверх. В антиклинальных складках в центральной части сосредоточены более древние породы, чем на крыльях.
По положению осевой поверхности и падению крыльев складки делят на прямые, косые, опрокинутые, лежачие, перевернутые и флексуры (рис. 22).
Прямые складки (нормальные, или симметричные) – у которых осевые поверхности имеют вертикальное положение.
Косые складки имеют наклонную осевую поверхность, их крылья падают в противоположные склоны, падение одного крыла круче, чем другого.
Опрокинутые складки имеют наклонную осевую поверхность, их крылья падают в одну сторону.
Лежачие складки имеют горизонтальное или почти горизонталь-ное расположение осевых поверхностей.
Перевернутые складки имеют повернутую осевую линию на угол больший 90º относительно вертикального пложения.
Наиболее простой формой складки является флексура (от лат. Flexura – изгиб), т.е. коленообразный изгиб слоев при общем их гори-зонтальном или наклонном залегании.
Складки в земной коре преимущественно располагаются ком-плексами или системами, представляя сочетание антиклинальных и синклинальных форм, хотя нередко встречаются и изолированные складчатые образования.
В плане складчатое залегание пластов горных пород характе-ризуется полосчатым расположением слоев, но, в отличие от наклон-ного залегания, полосы в этом случае повторяются симметрично относительно одной из центральных полос, соответствующей пласту центральной части складки. Складки в плане могут также разветв-ляться или сходиться в пучки, погружаться и вздыматься.
Рис. 22. Типы складок по положению осевых поверхностей и падению слоев: а и а' – прямые; б и б' – косые; в и в' – опрокинутые; г и г' – лежачие;
д – перевернутая; е – флексура
Задание 5. Определить районы разрывных нарушений. На иссле-дуемом участке карты найти все разрывные нарушения, указать типы нарушений и зарисовать.
При выполнении задания следует исходить из того, что очень часто залегание слоев горных пород осложнено многочисленными разрывными нарушениями. Среди них различают трещины без заметного перемещения блоков пород и разрывы, по которым происхо-дят значительные перемещения пород по поверхности разрыва. Обычно разрывные нарушения обозначены на геологических картах линиями красного цвета.
Среди разрывов различают несколько типов по строению. Наиболее часты среди разрывов со смещениями сбросы и выбросы.
К сбросам относят нарушения, когда поверхность разрыва падает в направлении блока опущенных пород.
Взбросами называют нарушения, когда поверхность разрыва падает в направлении блока приподнятых пород (рис. 23).
Рис. 23. Схема строения сброса и взброса:
а – сброс; б – взброс.
Сбросы и взбросы могут встречаться в виде одиночных форм, но могут образовывать и различные группы. Очень часто по поверх-ностям двух сместителей расположенный между ними блок опускается – такое нарушение называется грабеном, если же, наоборот, этот блок оказывается выдвинутым кверху, то образуется горст (рис. 24).

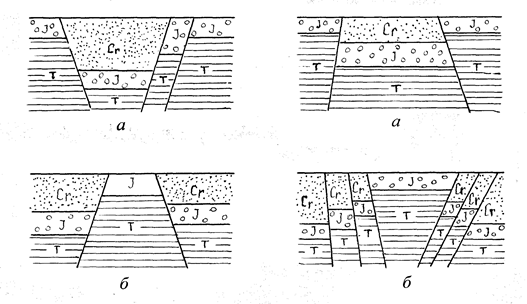

Рис. 24. Схема строения грабенов и горстов:
а – грабен; б – горст
Задание 6. Определить районы деятельности вулканов.
Как известно, с деятельностью вулканов связаны выходы на поверхность эффузивных горных пород. Приступая к выполнению этого задания, необходимо изучить по легенде карты поверхность эффузивных пород. Затем, просматривая геологическую карту, выписать в рабочую тетрадь все районы интенсивной деятельности вулканов.
Задание 7. Определить районы внедрения магмы в верхние части литосферы.
Таблица 26
