Расчет плиты проезжей части на временную нагрузку
Плита проезжей части рассчитывается на воздействие колеса от нагрузки НК-80, от воздействия колеса А-11 и от воздействия двух колес А-11.
I Нагрузка НК-80
Поставим одно колесо в самое невыгодное положение - в середину пролета
Плита проезжей части рассчитывается на воздействие колеса от нагрузки НК-80. Давление от колес временной нагрузки считают передающимся через покрытие проезжей части под углом 45 градусов.
На поверхность ж/б плиты давление передается на прямоугольную площадку размером a1 х b1.
Определяем размеры площадки:
вдоль
поперек
Значение распределенной нагрузки определяется по формуле:
Определяем площадь эпюры моментов по формуле:
Определим величину изгибающего момента в середине пролёта плиты от нагрузки НК-80. Для расчётного момента необходимо принять динамический коэффициент и коэффициент надёжности по нагрузке для НК-80.
Динамический коэффициент принимается согласно СНиП 2.05.03-84 (“Мосты и трубы” п 2.22 3) при lпл >5,0 м: (1+μ)нк=1,3; где lпл=1,46- длина расчетного пролета.
Коэффициент надежности принимается согласно СНиП 2.05.03-84 “Мосты и трубы” п 2.22 в) для нагрузки НК-80 γfнк=1.
Вычислим расчётную нагрузку в середине пролёта от НК-80:
Вычислим нормативную нагрузку в середине пролёта от НК-80:
II Нагрузка А-11 (1 случай)

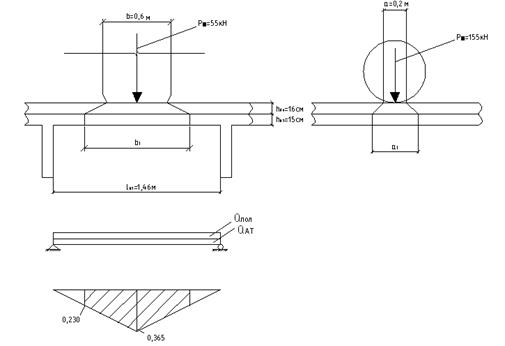

Расчет плиты проезжей части на воздействие одного колеса нагрузки А-11. Колесо нагрузки установлено в середине пролета. Определяем размеры площадки передачи давления от нагрузки А-11:
вдоль
поперек
Распределенная нагрузка от воздействия нагрузки А-11 делится на распределенную полосовую нагрузку qп=11 кН/м на одну клею и колесную нагрузку от тележки РAT=55 кН.
Интенсивность распределенной полосовой нагрузки определяется по формуле:
Интенсивность давления одного колеса тележки нагрузки А-11:
Определяем площадь эпюры моментов по формуле:
Для расчётного момента необходимо принять динамический коэффициент и коэффициент надёжности по нагрузке для А-11.
Динамический коэффициент и коэффициент надежности для нагрузки А-11 принимаем согласно СНиП 2.05.03-84 ("Мосты и трубы". п 2.22 б) для автодорожных и городских мостов
Коэффициент надежности принимается согласно СНиП 2.05.03-84 (“Мосты и трубы” п 2.23 таблица 14) γfА=1,2 -коэффициент надежности для тележке; γfАТ=1,5 -коэффициент надежности для распределенной нагрузки
Вычислим расчётный момент от одного колеса нагрузки А-11 в середине пролёта:
Вычислим нормативный момент от одного колеса нагрузки А-11 в середине пролёта:
III Нагрузка А-11 (2 случай)

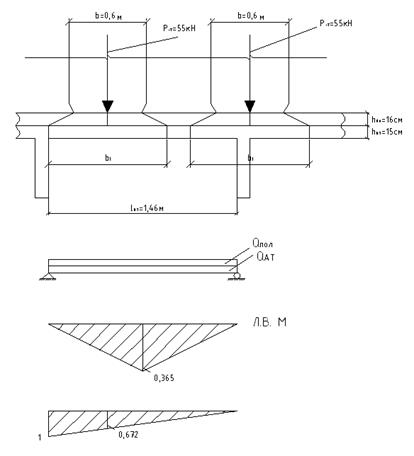

Расчет плиты проезжей части на воздействие двух колес нагрузки А-11. При большом пролете плиты расчетным значением может быть загружение плиты двумя колесами
Определяем размеры площадки:
вдоль
поперек
Интенсивность распределенной полосовой нагрузки определяется по формуле:
Интенсивность давления одного колеса тележки нагрузки А-11:
Определяем площадь эпюры моментов по формуле:
Расчётный момент от двух колес нагрузки А-11:
Нормативный момент от двух колес нагрузки А-11:
Определим суммарный расчётный момент в середине пролёта плиты:
Выбираем наибольший момент: 37,09 кН·м – расчётный момент.
Определим суммарный нормативный момент в середине пролёта плиты:
Выбираем наибольший момент: 23 кН·м – нормативный момент.
С учетом защемления ж/б плиты в ребрах приближенно принимаем итоговые изгибающие моменты:
момент опоры
момент пролёта
Определим перерезывающую силу в опорном сечении
Определяем перерезывающую силу у опорного сечения от воздействия одного колеса нагрузки НК-80 и постоянной нагрузки
Определим перерезывающую силу в опорном сечении от двух колес нагрузки А-11 и постоянной нагрузки:
