Пример 7. Рассчитать требуемое количество свай в свайном фундаменте и сконструировать ростверк под железобетонную колонну.

- Нагрузки на фундамент принять из примера 3: .

- Нагрузки от конструкции пола принять из примера 5: .

- Грунтовые условия принять из примера 6.

- Глубина заложения ростверка принимается из примера 5 с увеличением на глубину заведения свай в тело ростверка , от поверхности планировки, которая мало отличается от природной поверхности по высотному положению.

- Для фундамента принимаются сваи забивные сечением 400х400мм из условия воздействий горизонтальных нагрузок.

1. Расчет несущей способности сваи.

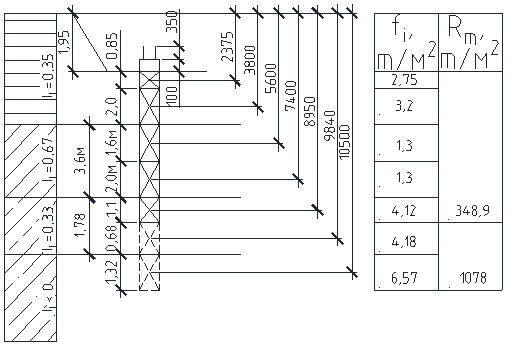

Принимается свая длиной 8,0м с опиранием на супесь моренную и свая

с опиранием на суглинок моренный.

Свая

Свая

.

- Определение требуемого количества свай в кусте.

Принимаются сваи длиной 8,0м из условий большей обеспеченности нагружения до проектной отметки.

Нагрузка от веса массива ростверка принимается: .

Требуемое количество свай .

.

Принимается 6 свай.

Схема компоновки куста свай из условия     2. Расчет фактических нагрузок на сваи Уточнение нагрузок от массива ростверка: - Объем и вес ростверка: . - Объем и вес грунта на уступах ростверка: . - Вес массива ростверка . - Нагрузка от конструкции пола .

- Нагрузки на свайный куст в уровне подошвы ростверка

- Нагрузка на одну сваю

.

Условие не удовлетворяется.

- Доля нагрузки на фундамент от ветровых воздействий: .

Тоже в уровне подошвы:

.

Усилия в свае от ветровой нагрузки

.

Доля нагрузки временной ветровой на сваю может быть увеличена на 20%: . Тогда .

- Принятая конструкция свайного фундамента обеспечивает восприятие расчетных нагрузок.
