Термины и определения. Электрические провода и кабели

Электрические провода и кабели

Термины и определения

Кабельное изделие - электрическое изделие, предназначенное для передачи по нему электрической энергии или электрических сигналов информации.

Кабель - кабельное изделие, содержащее одну или более изолированных жил, заключенных в оболочку, поверх которой может иметься защитный покров.

Провод - кабельное изделие, содержащее одну или несколько скрученных проволок, поверх которых может иметься неметаллическая оболочка.

Шнур - провод с изолированными жилами повышенной гибкости.




2. Основные характеристики проводников:



2.1 Жила

Жила - элемент кабельного изделия, предназначенный для прохождения электрического тока.

Жила бывает:

· цельной монолитной (однопроволочной)

· в виде множества скрученных тонких проволочек (многопроволочной).



Жила

Чем больше количество проволок на единицу сечения, тем гибче проводник. Если от проводника требуется держать форму- применяются однопроволочные жилы.

2.2 Материал жилы

Материалом жил чаще всего используются алюминий и медь.



Алюминий

Достоинства:

· легкий,

· дешевый,

· химически стоек.

Недостатки алюминия:

· Алюминиевый провод не может быть гибким.

· Окисляется на воздухе.


Медь

Достоинства меди:

· проводимость выше, чем у алюминия,

· гибкость,

· не образует оксидной пленки.

Недостатки меди:

· дороговизна,

· высокая плотность.



При контакте алюминий и медь образуют гальваническую пару. Возникающие токи разрушают контакт. Поэтому используют специальные клеммы соединения.



2.3 Сечение жилы

Провода и кабели выпускаются с сечением жилы от 0,3 до 800 мм2. Толщина жилы зависит от напряжения и силы тока. Зависимость такая: чем больше сечение, тем выше проводимая нагрузка.

Многопроволочный электрический кабель



2.4 Изоляция

Изоляция - вещество-диэлектрик, которой покрываются жилы. В качестве диэлектрика применяются стекло, керамика и полимеры.

Изоляция



Видов изоляции, как и материалов, из которых она изготавливается, великое множество.

Основные характеристики материала изоляции является:

· Электрическая прочность- это значение силы тока, при котором заряд пробивает слой изоляционного материала толщиной в 1 мм.

· Нагревостойкость. Чем выше показатель, тем большую температуру нагрева может выдержать изоляция.



Экран

Состоит из металлической фольги и выполняет функции отражателя для посторонних электромагнитных сигналов, а также выравнивания электрического поля внутри самого себя. Экран обычно есть у информационных кабелей.

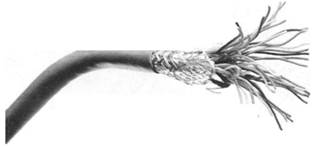

Информационный кабель с экраном



2.6 Индикация

Это важная функция изоляции. Все жилы заключены в оболочку различных цветов чтобы понять какая жила выходит с разных сторон кабеля. Кроме того, цветовая маркировка несет информационную нагрузку. В разных видах кабеля жилы имеют различную окраску. Как правило, в трехжильном кабеле:

Белый — фаза,

Красный — ноль,

Желтый — провод заземления.
