Зубчатых передач

Проектировочный расчет открытой конической передачи ведется так же, как и для открытой цилиндрической передачи, только не выносливость зубьев при изгибе. Поэтому рекомендации, данные для открытых ци­линдрических передач, можно использовать и для открытых конических передач.

3.2.1. Описание блок-схемы расчета

открытых конических передач (рис. 31)

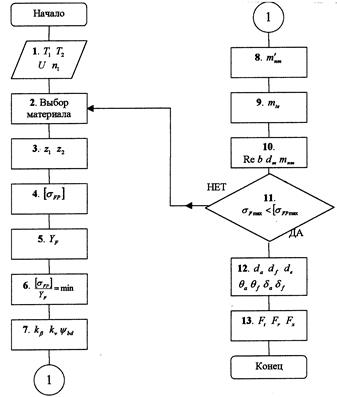

Рис. 31. Блок-схема расчета открытой конической зубчатой передачи

Исходные данные (получены из кинематического расчета привода):

- крутящий момент на шестерне, Нмм;

- крутящий момент на колесе, Нмм;

U - передаточное число открытой конической передачи;

-частота вращения шестерни, об/мин.

1. Выбрать материал для шестерни и колеса (см. табл. 13).

2. Выбрать число зубьев шестерни и определить :

= 17…20; .

3. Определить допускаемые напряжения изгиба для шестерни и для колеса (см. § 2.1).

4. Определить коэффициенты формы зуба , по эквивалент­ному числу зубьев (см. табл. 19).

; ,

где , - углы начальных конусов, ; при .

5. Определить слабый элемент передачи по минимальному соотношению

.

6. Определить коэффициенты:

- вспомогательный параметр, отражающий зависимость рабочей ширины зацепления относительно среднего диаметра шестерни, при (см. §2.3, п. 2);

- коэффициент неравномерности нагрузки по ширине венца (см. табл. 17);

- коэффициент динамической нагрузки (для тихоходных передач ).

7. Определить средний нормальный модуль по наиболее слабому элементу передачи (см. п. 5):

, мм.

8. Определить внешний окружной модуль , мм. Полученный модуль округлить до ближайшего большего значения сог­ласно ГОСТ 9563-60 (см. табл. 18).

9. Определить основные размеры зубчатой пары:

- по гостированному модулю уточнить средний модуль :

, мм;

- внешнее конусное расстояние: , мм;

- ширину зубчатого венца: ;

- средние диаметры: шестерни , мм;

колеса , мм.

10. Осуществить проверочный расчет для предотвращения остаточ­ной деформации или хрупкого излома зубьев при действии максималь­ной нагрузки (см. §2.2, п. 23-26).

Провести сравнение:

- если "нет", то вернуться к блоку № 2 и выбрать более прочный ма­териал;

- если "да", то перейти к следующему блоку.

11. Определить параметры передачи (см. §2.3, п.9).

12. Определить силы в зацеплении (см. § 2.3, п. 10).

3.2.2. Конструкция открытых

конических зубчатых колес

Все особенности конструирования, перечисленные для откры­тых зубчатых цилиндрических колес, можно отнести и к открытым зуб­чатым коническим колесам. Выработанные практикой параметры конструк­ции для конических колес представлены на рис. 32.

	, мм , мм , мм
а)	б)

Рис. 32. Конструкции открытых конических зубчатых колес:

а – литое; б - составное
