Гидравлическое, отвалообразование

При производстве открытых горных работ гидромеханизированным способом для складирования вскрышных пород используют гидроотвалы — естественные емкости (выработанное пространство, озера, болота или овраги) или площадки на поверхности земли, окружаемые частично или со всех сторон дамбами обвалования. Обычно гидроотвалы стремятся располагать в естественных емкостях. При необходимости устройства гидроотвалов на поверхности выбирают площади, занимаемые малоценными землями (рис. 10.7).

Поступающая на дамбу 1 по пульповоду 2 смесь воды и породы по выпускам 3 размещается в гидроотвале, в результате чего отметка зеркала гидроотвала увеличивается.

Для сброса осветленной воды используются водосбросные колодцы 4, из которых вода по трубам 5 может направляться в карьер или в водосборник, питающий осветленной водой забойные гидроустановки.

Расположение гидроотвала относительно карьера должно обеспечивать минимальную длину транспортирования и высоту подъема пульпы, удобную организацию водоснабжения карьера, а также по возможности использование рельефа местности для организации самотечного или самотечно-напорного гидротранспорта.

Дамбы начального обвалования выполняют функцию напорного сооружения, противостоящего гидростатическому давлению воды и волновому воздействию, особенно в первоначальный период намыва грунтов. Их высота в зависимости от условий оборотного водоснабжения и технологии намывных работ может изменяться от 4 – 5 до 10 – 16 м, а в отдельных случаях и более.

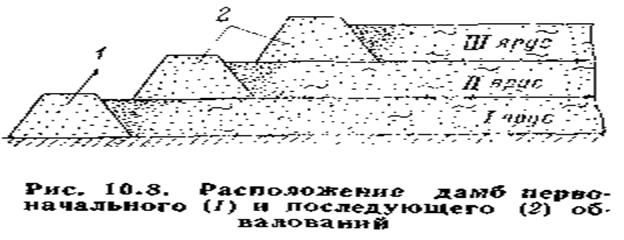

С увеличением высоты гидроотвала сооружаются дамбы последующего обвалования, при этом дамба начального обвалования становится периферической частью упорной призмы (рис. 10.8).

Технологические схемы и способы гидроотвалообразования зависят от свойств пород, укладываемых в гидроотвал, объема работ, размера и рельефа площади, занятой под гидроотвал.

Различают одностороннее, двустороннее и кольцевое заполнение гидроотвала при размещении намывного пульповода на эстакадах высотой до 3 – 5 м (намыв глинистых, суглинистых грунтов и супесей) или непосредственно на намытом грунте (намыв песчаных грунтов).
