Основные термины и понятия.

АВМ

Все множество вычислительных машин (ВМ) делится на 3 класса:

· аналоговые (АВМ)

· и цифровые (ЦВМ)

· гибридные (ГВМ).

Аналоговые вычислительные машины(АВМ) – вычислительные машины непрерывного действия.

АВМ работают с информацией, представленной в непрерывной (аналоговой) форме, т.е. в виде непрерывного ряда значений какой-либо физической величины (чаще всего электрического напряжения).

АВМ обеспечивают решение различных задач по принципу аналогии протекающих в них (в АВМ) процессов с процессами в объектах, для которых поставлена и решается задача.

Существует много различных по своей природе объектов, процессы в которых описываются одинаковыми математическими моделями (формулами, зависимостями), например, дифференциальными уравнениями или системой уравнений.

В АВМ для решения такого рода уравнений обычно используются электрические процессы, которые описываются (моделируются) такого же рода математическими зависимостями. В них решение задач сводится к измерению электрических параметров процессов, протекающих в АВМ через определенные промежутки времени.

Гибридные вычислительные машины (ГВМ) – вычислительные машины комбинированного действия, работают с информацией, представленной и в цифровой, и в аналоговой форме; они совмещают в себе достоинства АВМ и ЦВМ. ГВМ целесообразно использовать для решения задач управления сложными быстродействующими техническими комплексами. При этом ЦВМ выступает в роли управляющего устройства для АВМ, реализующего логические функции.

Основные термины и понятия.

Аббревиатура ЭВМ -Электронная Вычислительная Машина.

Как и всякая другая машина ЭВМ обеспечивает преобразование сырья, поступающего на вход машины, в конечный продукт. Особенность ЭВМ в том, что в качестве сырья на вход машины поступает информация (исходные дан­ные), а на выход выдаются результаты решения задачи.

Термин вычислительная означа­ет, что обработка информации осуществляется путем выполнения сравнительно простых математических (арифметических, логических и т.п.) операций, т.е. путем вычислений.

Термин электронная означает, что машина построена на основе электронных элементов, электронной элементной базы. В настоящее время под термином ЭВМ (компьютер) име­ют в виду ЦВМ, т.е. электронную машину дня обработки дискретной информации.

Области применения ЭВМ самые разнообразные. В настоящее время трудно на­звать область человеческой деятельности, где бы не применялись ЭВМ.

На основе ЭВМ строятся так называемые - системы обработки данных – СОД, под которыми понимают совокупность технических средств (ТС) и программного обеспечения (ПО), предназначенных для информационного обслуживания пользователей и (или) технических объектов (рисунок 1).

1. Системы обработки данных, для которых нельзя предсказать характе­ристики выполняемых программ, а сам набор программ может меняться время от времени, называют ВС общего назначения или универсальными.

Например, системы обработки научной и экономической информации, системы коллективного пользования.

2. Системы обработки данных, в которых состав программ не меняется месяцами или годами, называют специализированными или проблемно ориенти­рованными, в зависимости от широты класса решаемых задач, например, управление технологическими процессами, системы связи, управление воздушным движением. В таких системах информация об объекте

управления или исследования (изучения) собирается и обрабатывается с помощью ЭВМ, а результаты обработки выдаются человеку-оператору АС и используются им для принятия решения по управлению (исследованию) объектом.

Специализированные СОД часто называют Автоматизированными системами управления относятся информационно-измерительные системы (ИИС), АС управ­ления технологическими процессами (АСУ ТП) и т.п.

Технические средства СОД строятся на базе ЭВМ (в основном). Следует отметить, что в настоящее время термин ЭВМ (компьютер) трактуется широко - под ним понимает­ся не только аппаратура, но и ПО, т.е. система в целом. Поэтому в ВТ аппаратную часть СОД обычно называют ВК.

ВК - это аппаратная основа всех СОД.

Предметом курса «Организация ЭВМ и систем» являются различно­го рода ВК и принципы их организации (построения).

Простейшим из ВК является одно­процессорный ВК. Большинство ЭВМ относятся к такому наиболее простому классу однопроцессорных ЭВМ.

Более сложные ВК встречаются (используются) реже. К ним относятся много­машинные и многопроцессорные (мультипроцессорные) ВК. Многомашинные ВК - это, прежде всего локальные сети ЭВМ Мультипроцессорные ВК образуют класс суперЭВМ (в смысле вычислительной мощности).

В одном ряду с понятиями ЭВМ, СОД, ВК стоит и понятие ВС.

Определение ВС. Под ВС понимается система, состоящая из двух взаимодействующих частей (элемен­тов) - аппаратное обеспечение, технические средства ВС (АО) и программного обеспечения (ПО)

ПО разделяют на системное программное обеспечение (СПО) и прикладное программное обеспечение (ППО). Таким образом точнее, ВС состоит из трех частей (рисунок 3).

Понятие ВС по состав­ляющим элементам (АО+ПО) похоже на понятие СОД. Однако это разные понятия.

Когда гово­рят СОД, то имеют в виду на­значение системы, т. е. управле­ние конкретным объектом: (дви­гателем, например).

Термин ВС в ВТ использу­ется тогда, когда разработчика СОД интересуют различные характеристики СОД.

ВС - это сложная динамическая система, т.е. совокупность элементов сис­темы и связей между ними, рас­сматриваемая в динамике, во взаимодействии.

Теория ВС состоит из двух разделов:

• архитектура ВС
• мет­рическая теория ВС.

Метрическая теория ВС занимается вопросами получения количественных оценок показателей, характеризующих организацию и функционирование ВС, исследуется (объясняется) влияние организации ВС на её характеристики:

• произ­водительность,
• надежность,
• стоимость и др.

Здесь ставятся и решаются задачи выбора (определения) оптимальных параметров элементов, входящих в состав проектируемых систем.

Архитектура ВС включает:

• общую логическую организацию ВС,
• режимы работы (т.е. взаимодействие Аппар. О и ПО),
• способы представления данных,
• способы адресации и т.д.

Следует отметить, что в популярных источниках вместо терминов СОД, АС, ВК, ВС

обычно используют термин ЭВМ (или компьютер), т.е. термином ЭВМ обычно называют СОД, другими словами. ВК, решающий какие-то конкретные задачи.

Таким образом, термин ЭВМ (в широком смысле) является популярным термином для обозначения более сложных специальных понятий, которые используются в ВТ: ВК, ВС, СОД, АС.

В курсе "Организация ЭВМ и систем» будут рассматриваться, прежде всего, ВК (ЭВМ в узком смысле), их принципы организации.

Методы построения кон­кретных СОД не является предметом курса "Организация ЭВМ»! Это будет изучаться в других специальных курсах, посвященных проектированию СОД:

· языки программирования,

· проектирование АС НИ,

· устройства сопряжения с объектом (УСО),

· датчики и др.

О подходе к изложению материала.

Известно, что ЭВМ отно­сится к классу сложных систем. Поэтому при изучении принципов организации ЭВМ не обойтись без основных понятий из теории сложных систем. Вот основные из них.

Систе­ма—это совокупность элементов, объединенных в единое целое для достижения опреде­лённой цели. ЭВМ — это система, предназначенная для автоматизации обработки инфор­мации на основе алгоритмов.

Сложной системой называется система, в модели которой недостаточно информации для эффективного управления этой системой.

Сложные системы проектируются, используя следующие основные принципы:

• от функции системы к ее структуре,
• "сверху - вниз» от общих функций к более мелким,
• "снизу-вверх" от функциональных возможностей отдельных компонент к общим функциям системы,
• "снизу и сверху до встречи"

Такой подход к проектированию сложных систем называется функциональным.

Что есть проектирование? Это разработка такого описания проектируемой системы, которое позволяет ответить на вопросы:

• как система устроена?
• как функционирует?
• как её построить (изгото­вить)?

Таким образом, под проектированием системы понимается разработка (получе­ние) такого описания сложной системы, которого достаточно для её изготовления, экс­плуатации и изучения.

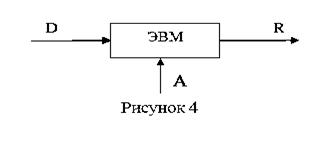

Из определения ЭВМ следует функция ЭВМ (рисунок 4):
